Datos del producto:
Pago y Envío Términos:
|
Estándares: | AS/NZS 3112 Cl2.13.9.1 | Nombre: | Uso del movimiento de pernos |
---|---|---|---|
Función: | Para el australiano y la prueba de los pernos de Nueva Zelanda | Fuerza: | 18±1N |
Cláusula 3.6.3 de AS/NZS 3112: | indicador modificado del apéndice D (el diámetro cambió hasta 43.2m m) | Cuadro 3,6 de AS/NZS 3112: | Prueba del higo lateral 3,6 del indicador de tensión |
Cláusula 3.3.2 de AS/NZS 3112: | Indicador de perno de la prueba 3N 6.20m m x 1.58m m | Cláusula 2.2.3 de AS/NZS 3112: | Forma de perno en el cuadro 2,3 |
Alta luz: | 18N Pin Movement Test Apparatus,Pin Movement Test Apparatus 18N,Indicador de zócalo del enchufe del TUV |

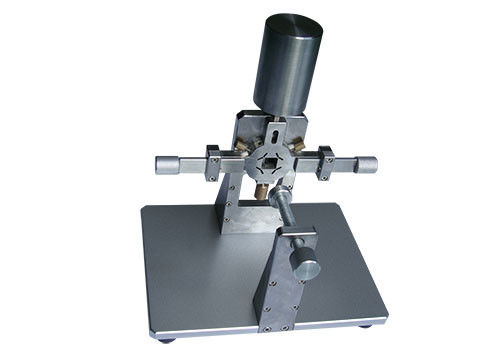

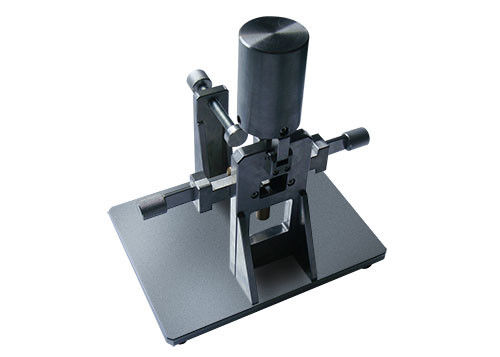

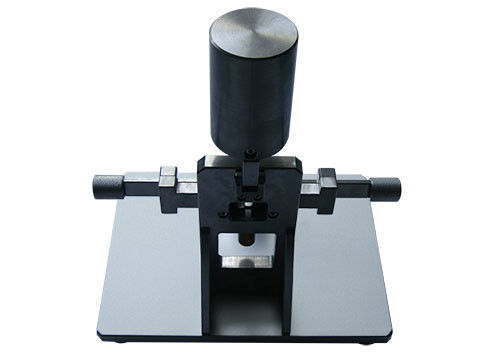

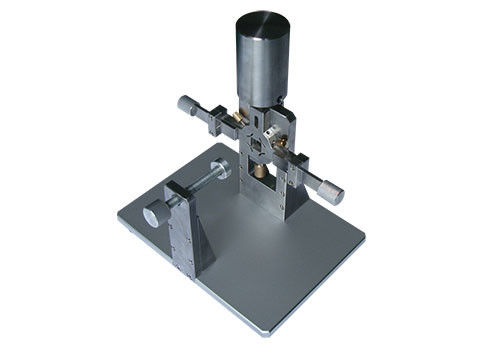

Aparato del indicador de zócalo del enchufe COMO/NZS 3112 de la prueba del movimiento del Pin
Estándar | Nombre de producto |
AS/NZS3112 FigureA1 | Grado y dimensiones del higo A1 (10A, 15A, 20A) del indicador de enchufes de la baja tensión |
AS/NZS3112 figura B1 | Grado y dimensiones del higo B1 del indicador de enchufes de la baja tensión |
AS/NZS3112 figura C1 | Durante prueba normal de la inserción enchufe el higo C1 (10A, 15A, 20A) |
AS/NZS3112 figura D1 | Durante prueba normal de la inserción enchufe el higo D1 (10A, 15A, 21A) |
AS/NZS3112 figura E1 | Prueba de fractura actual /Test del enchufe de la prueba de la subida de la temperatura con los pernos de cobre amarillo en el higo E1 |
AS/NZS3112 figura F1 | Grado y dimensiones del higo F1 del indicador de enchufes de la baja tensión (a) apéndice F |
AS/NZS3112 figura F1 b | Grado y dimensiones del higo F1 del indicador de enchufes de la baja tensión (b) apéndice F |
AS/NZS3112 figura G1 | Durante prueba normal de la inserción enchufe el higo G1 (a) del apéndice G |
AS/NZS3112 figura G1 b | Durante prueba normal de la inserción enchufe el higo G1 (b) del apéndice G |
Cuadro 3,1 ABC de AS/NZS 3112 | Profundidad del indicador del Ninguno-contacto del contacto en el higo 3,1 a porque c |
Cuadro 3,1 cláusula 3.3.4 de AS/NZS 3112 del ABC | La profundidad del contacto entra en contacto con el indicador en el higo 3,1 a porque c |
Cuadro 3,1 a de AS/NZS 3112 | Entre en contacto con el indicador en el higo 3,1 a (cuchilla 1.58x6.2m m del metal, longitud 12.60m m) |
Cuadro 3,1 b de AS/NZS 3112 | Entre en contacto con el indicador en el higo 3,1 b (cuchilla 1.58x8.93m m del metal, longitud 12.60m m) |
Cuadro 3,1 c de AS/NZS 3112 | Entre en contacto con el indicador en el higo 3,1 c (perno de metal: Ф4.7mm, longitud 12.60m m) |
Cuadro 3,6 de AS/NZS 3112 | Prueba del higo lateral 3,6 del indicador de tensión |
Cuadro 3,7 de AS/NZS 3112 | Prueba del higo lateral 3,7 del indicador de tensión |
Cuadro 2,1 a1 de AS/NZS 3112 | Enchufe de la prueba con los pernos de cobre amarillo en el cuadro 2,1 (a1) 10A |
Cuadro 2,1 a1 de AS/NZS 3112 | Enchufe de la prueba con los pernos de cobre amarillo en el cuadro 2,1 (a1) 15A |
Cuadro 2,1 a2 de AS/NZS 3112 | Enchufe de la prueba con los pernos de cobre amarillo en el cuadro 2,1 (a2) |
Cuadro 2,1 b de AS/NZS 3112 | Enchufe de la prueba con los pernos de cobre amarillo en el cuadro 2,1 (b) |
Cuadro 2,1 c de AS/NZS 3112 | Enchufe de la prueba con los pernos de cobre amarillo en el cuadro 2,1 (c) |
Cuadro 2,1 d1 de AS/NZS 3112 | Enchufe de la prueba con los pernos de cobre amarillo en el cuadro 2,1 (d1) |
Cuadro 2,1 d2 de AS/NZS 3112 | Enchufe de la prueba con los pernos de cobre amarillo en el cuadro 2,1 (d2) |
Cuadro 2,1 f de AS/NZS 3112 | Enchufe de la prueba con los pernos de cobre amarillo en el cuadro 2,1 (f) |
Cuadro 2,1 g de AS/NZS 3112 | Enchufe de la prueba con los pernos de cobre amarillo en el cuadro 2,1 (g) |
Cláusula 3.3.2 de AS/NZS 3112 | Indicador de perno de la prueba 1.5N 6.20m m x 1.58m m |
Cláusula 3.3.2 de AS/NZS 3112 | Indicador de perno de la prueba 2N 6.20m m x 1.58m m |
Cláusula 3.3.2 de AS/NZS 3112 | Indicador de perno de la prueba 3N 6.20m m x 1.58m m |
Cuadro 2,1 de AS/NZS 3112 | Plantilla de la prueba |
Cláusula 2.13.8 de AS/NZS 3112 | Caja de montaje de madera en el cuadro 2,9 |
Cláusula 2.13.8 de AS/NZS 3112 | Pin que afianza la unidad con abrazadera en el cuadro 2,10 a, b, c |
Cláusula 3.6.3 de AS/NZS 3112 | indicador modificado del apéndice D (el diámetro cambió hasta 43.2m m) |
Cláusula 3.14.2 de AS/NZS 3112 | recinto metálico H90mm x W60mm xD40mm con el orificio de fijación |
Cláusula 2.2.3 de AS/NZS 3112 | Forma de perno en el cuadro 2,3 |
Uso
Los enchufes serán probados para el movimiento del perno afianzando el perno o los pernos con abrazadera no bajo prueba en un rígido
llevar a cabo el bloque colocó 5±0.5 milímetro de la cara y de aplicar del enchufe la fuerza de 18±1N a
el perno bajo prueba. El diseño del bloque será tal que el perno bajo prueba no
contacto entrado en con el bloque durante la prueba
A excepción de los enchufes no--rewireable, la prueba será realizada sin un cordón atado a
enchufe, y con los tornillos terminales aflojados suficientemente para permitir que 1 conductor mm2 sea
conectado.
El equipo del enchufe y de prueba será precondicionado en la temperatura del grado 40±1 para 1h
sin prueba la fuerza se aplicó. En la prueba, todas las piezas del equipo del enchufe y de prueba
será mantenido en esta temperatura.
Para todos los enchufes, el punto del uso de la fuerza estará a 140,5 milímetros de la cara del
el enchufe a lo largo de los pernos, y la dirección de la fuerza serán
(a) en ambas direcciones a lo largo de la línea perpendicular al avión del perno, y paso
a través del centro del perno; y
(b) en ese avión en ambas direcciones a lo largo de una línea a eso especificó perpendicularmente adentro
Artículo (a)
Durante 10 s, la fuerza será aplicada gradualmente a cada uno de los pernos de la manera
prescrito en los artículos (a) y (b), mantenido en su valor máximo para 10 s, y entonces
lanzado. La desviación de los pernos será medida a lo largo de la línea de fuerza en relación con
cara del bloque que se sostiene rígido durante el período en que se aplica la fuerza. El máximo
la desviación no excederá 2,0 milímetros.
Después de la prueba en todos los pernos de un enchufe conforme al cuadro 2,1, cualquier minuto de la distorsión 5 después
la realización de la prueba en el perno pasado será tal que no prevendrá el enchufe de
siendo insertado en los indicadores estándar apropiados mostrados en el apéndice A, apéndice y
Apéndice F sin el uso del forcc indebido
Para otros tipos de enchufes, cualquier distorsión después de que el minuto 5 sea tal que no prevendrá
enchufe que es insertado en un zócalo-mercado apropiado sin el uso de la fuerza indebida.
ConformsTo
3112:2011 +A2 de AS/NZS: cláusula 2012 2.13.9.1
Especificaciones
Fuerza: 18±1N
Información el ordenar
Aparato de la prueba para la prueba AS/NZS 3112 del movimiento del perno
