Datos del producto:
Pago y Envío Términos:
|
| Material: | Mold steel | Standards: | AS/NZS 3112 |
|---|---|---|---|
| AS/NZS3112 FigureA1: | Rating and Dimensions of low voltage plugs gauge Fig A1 (10A, 15A, 20A) | AS/NZS3112 Figure B1: | Rating and Dimensions of low voltage plugs gauge Fig B1 |
| AS/NZS 3112 figure 3.1 a: | Contact gauge in Fig 3.1 a | AS/NZS 3112 figure 3.6: | Test of lateral strain gauge Fig 3.6 |
| AS/NZS 3112 Clause 3.6.3: | modified gauge of Appendix D (diameter changed to 43.2mm) | AS/NZS 3112 Clause 2.2.3: | Form of pin in Figure 2.3 |
| Alta luz: | Indicador del acoplador del mercado de zócalo del enchufe,Indicador del acoplador de AS/NZS 3112 |
||

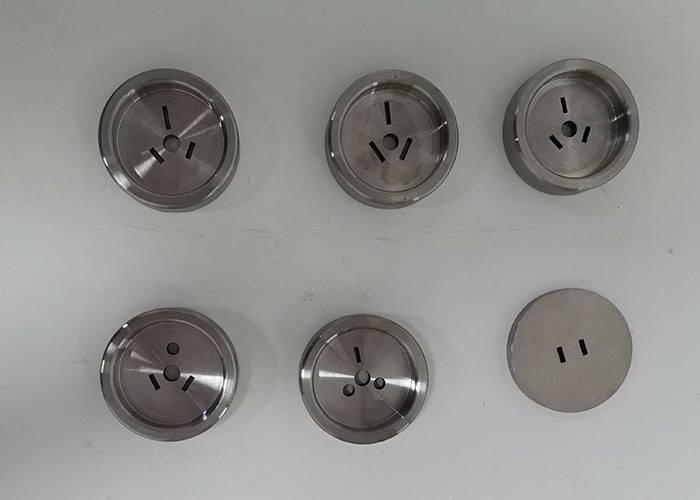

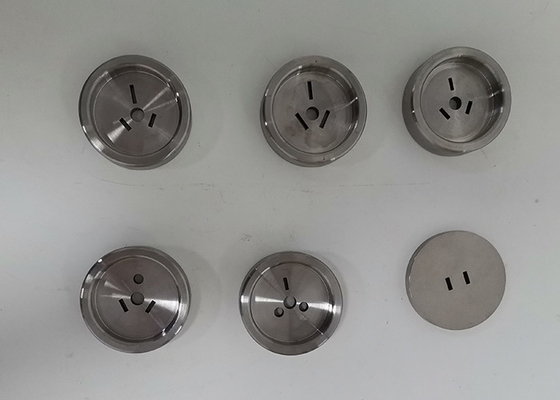

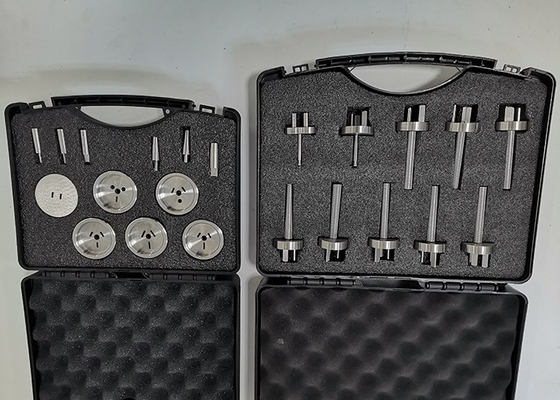

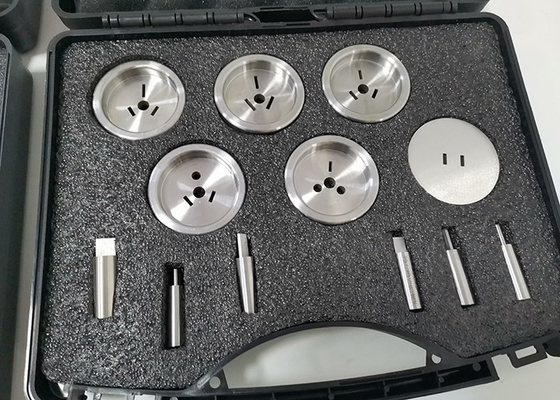

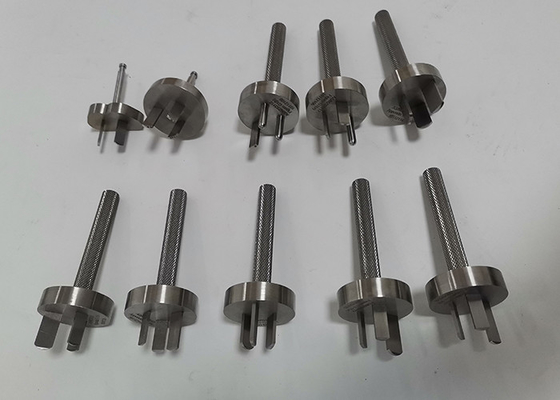

Enchufes australianos/de Nueva Zelanda, zócalo-mercados e indicadores estándar de los acopladores
1. Uso:
Este indicador de prueba del enchufe y del zócalo se utiliza principalmente para probar y para examinar si la estructura y el tamaño de enchufes y de zócalos se ajustan a los estándares de AS/NZS 3112. Y las industrias del uso son principalmente electrónica, aparatos eléctricos, enchufes y zócalos y otras áreas similares.
2. Características:
Dimensiones del indicador, tolerancias, material, dureza, aspereza de superficie ajustarse a los requisitos de los estándares;
La dureza material es más que 50HRC; El coeficiente material de la extensión termal es pequeño, las dimensiones y las tolerancias son estables y confiables.
Se ajusta a:
AS/NZS 3112
Especificación:
| Modelo del producto | Estándar | Nombre de producto |
| SC-A2-A1 | AS/NZS3112 FigureA1 | Grado y dimensiones del higo A1 (10A, 15A, 20A) del indicador de enchufes de la baja tensión |
| SC-A2-B1 | AS/NZS3112 figura B1 | Grado y dimensiones del higo B1 del indicador de enchufes de la baja tensión |
| SC-A2-C1 | AS/NZS3112 figura C1 | Durante prueba normal de la inserción enchufe el higo C1 (10A, 15A, 20A) |
| SC-A2-D1 | AS/NZS3112 figura D1 | Durante prueba normal de la inserción enchufe el higo D1 (10A, 15A, 21A) |
| SC-A2-E1 | AS/NZS3112 figura E1 | Prueba de fractura actual /Test del enchufe de la prueba de la subida de la temperatura con los pernos de cobre amarillo en el higo E1 |
| SC-A2-F1a | AS/NZS3112 figura F1 | Grado y dimensiones del higo F1 del indicador de enchufes de la baja tensión (a) apéndice F |
| SC-A2-F1b | AS/NZS3112 figura F1 b | Grado y dimensiones del higo F1 del indicador de enchufes de la baja tensión (b) apéndice F |
| SC-A2-G1a | AS/NZS3112 figura G1 | Durante prueba normal de la inserción enchufe el higo G1 (a) del apéndice G |
| SC-A2-G1b | AS/NZS3112 figura G1 b | Durante prueba normal de la inserción enchufe el higo G1 (b) del apéndice G |
| SC-A2-X1 | Cuadro 3,1 ABC de AS/NZS 3112 | Profundidad del indicador del Ninguno-contacto del contacto en el higo 3,1 a porque c |
| SC-A2-X2 | Cuadro 3,1 cláusula 3.3.4 de AS/NZS 3112 del ABC | La profundidad del contacto entra en contacto con el indicador en el higo 3,1 a porque c |
| SC-A2-X3 | Cuadro 3,1 a de AS/NZS 3112 | Entre en contacto con el indicador en el higo 3,1 a (cuchilla 1.58×6.2m m del metal, longitud 12.60m m) |
| SC-A2-X4 | Cuadro 3,1 b de AS/NZS 3112 | Entre en contacto con el indicador en el higo 3,1 b (cuchilla 1.58×8.93m m del metal, longitud 12.60m m) |
| SC-A2-X5 | Cuadro 3,1 c de AS/NZS 3112 | Entre en contacto con el indicador en el higo 3,1 c (perno de metal: Ф4.7mm, longitud 12.60m m) |
| SC-A2-X6 | Cuadro 3,6 de AS/NZS 3112 | Prueba del higo lateral 3,6 del indicador de tensión |
| SC-A2-X7 | Cuadro 3,7 de AS/NZS 3112 | Prueba del higo lateral 3,7 del indicador de tensión |
| SC-A2-X8 | Cuadro 2,1 a1 de AS/NZS 3112 | Enchufe de la prueba con los pernos de cobre amarillo en el cuadro 2,1 (a1) 10A |
| SC-A2-X9 | Cuadro 2,1 a1 de AS/NZS 3112 | Enchufe de la prueba con los pernos de cobre amarillo en el cuadro 2,1 (a1) 15A |
| SC-A2-X10 | Cuadro 2,1 a2 de AS/NZS 3112 | Enchufe de la prueba con los pernos de cobre amarillo en el cuadro 2,1 (a2) |
| SC-A2-X11 | Cuadro 2,1 b de AS/NZS 3112 | Enchufe de la prueba con los pernos de cobre amarillo en el cuadro 2,1 (b) |
| SC-A2-X12 | Cuadro 2,1 c de AS/NZS 3112 | Enchufe de la prueba con los pernos de cobre amarillo en el cuadro 2,1 (c) |
| SC-A2-X13 | Cuadro 2,1 d1 de AS/NZS 3112 | Enchufe de la prueba con los pernos de cobre amarillo en el cuadro 2,1 (d1) |
| SC-A2-X14 | Cuadro 2,1 d2 de AS/NZS 3112 | Enchufe de la prueba con los pernos de cobre amarillo en el cuadro 2,1 (d2) |
| SC-A2-X15 | Cuadro 2,1 f de AS/NZS 3112 | Enchufe de la prueba con los pernos de cobre amarillo en el cuadro 2,1 (f) |
| SC-A2-X16 | Cuadro 2,1 g de AS/NZS 3112 | Enchufe de la prueba con los pernos de cobre amarillo en el cuadro 2,1 (g) |
| SC-A2-X17 | Cláusula 3.3.2 de AS/NZS 3112 | Indicador de perno de la prueba 1.5N 6.20m m x 1.58m m |
| SC-A2-X18 | Cláusula 3.3.2 de AS/NZS 3112 | Indicador de perno de la prueba 2N 6.20m m x 1.58m m |
| SC-A2-X19 | Cláusula 3.3.2 de AS/NZS 3112 | Indicador de perno de la prueba 3N 6.20m m x 1.58m m |
| SC-A2-X20 | Cuadro 2,1 de AS/NZS 3112 | Plantilla de la prueba |
| SC-A2-X21 | Cláusula 2.13.8 de AS/NZS 3112 | Caja de montaje de madera en el cuadro 2,9 |
| SC-A2-X22 | Cláusula 2.13.8 de AS/NZS 3112 | Pin que afianza la unidad con abrazadera en el cuadro 2,10 a, b, c |
| SC-A2-X23 | Cláusula 3.6.3 de AS/NZS 3112 | indicador modificado del apéndice D (el diámetro cambió hasta 43.2m m) |
| SC-A2-X24 | Cláusula 3.14.2 de AS/NZS 3112 | recinto metálico H90mm x W60mm xD40mm con el orificio de fijación |
| SC-A2-X25 | Cláusula 2.2.3 de AS/NZS 3112 | Forma de perno en el cuadro 2,3 |
