La medición del enchufe UL498 y del zócalo calibra para la retención de cuchillas prueba

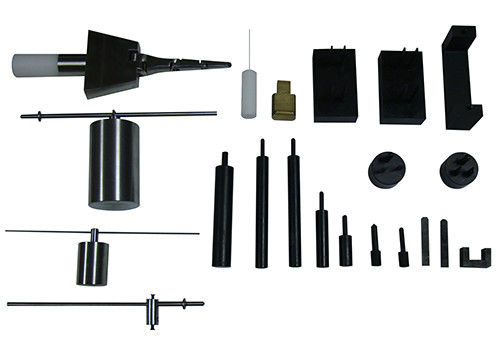

Lista del indicador:
NO. | Nombre de producto | Figura estándar | Modelo |
|---|
Vieja versión | Nueva versión |
|---|
| 1 | Punta de prueba articulada con la parada de la web | Cuadro 9,1 | Cuadro 9,1 | U8-F91 |
| 2 | Punta de prueba | Cuadro 10,1 | Cuadro 10,1 | U8-F101 |
| 3 | Punta de prueba plana | Cuadro 31,1 | Cuadro 31,1 | U8-F311 |
| 4 | Enchufe de la referencia | Cuadro 69,1 | Cuadro 73,1 | U8-F691 |
| 5 | Aparato típico de la prueba | Cuadro 69,2 | Cuadro 73,2 | U8-F692 |
| 6 | Cuchillas incorrectas de la prueba de la inserción | Cuadro 94,1 | Cuadro 98,1 | U8-F941 |
| 7 | Enchufe de la prueba | Cuadro 105,1 | Cuadro 109,1 | U8-F1051 |
| 8 | Cuchilla de la prueba | Cuadro 105,2 | Cuadro 109,2 | U8-F1052 |
| 9 | Accesorio de la prueba del receptáculo | Cuadro 118,1 | Cuadro 122,1 | U8-F1181 |
| 10 | Elimine la herramienta | Cuadro 118,3 | Cuadro 122,3 | U8-F1183 |
| 11 | Puente | Cuadro 118,5 | Cuadro 122,5 | U8-F1185 |
| 12 | Perno A de la prueba | Cuadro 119,1 | Cuadro 123,1 | U8-F1191 |
| 13 | Perno B de la prueba | Cuadro 119,2 | Cuadro 123,2 | U8-F1192 |
| 14 | perno de la tierra 57g | Cuadro 119,3 | Cuadro 123,3 | U8- F1193 |
| 15 | perno de la tierra 113g | Cuadro 119,4 | Cuadro 123,4 | U8- F1194 |
| 16 | Perno de la prueba de No.14AWG | Cuadro 129,2 | Cuadro 133,2 | U8-F1292 |
| 17 | Pequeña punta de prueba de la prueba | Cuadro 132,1 | Cuadro 136,1 | U8-F1321 |
| 18 | Accesorio para la prueba de la seguridad de la asamblea | Cuadro 144,2 | Cuadro 165,2 | U8-F1442 |
| 19 | Toma de tierra estándar | Figura SD 5,1 | Figura SD 5,1 | U8-SD51 |
| 20 | Toma de tierra estándar | Figura SD 13,1 | Figura SD 13,1 | U8-SD131 |
| 21 | Toma de tierra de gran tamaño | Figura SD 13,2 | Figura SD 13,2 | U8-SD132 |

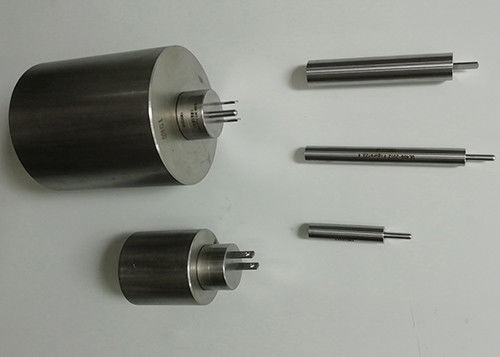

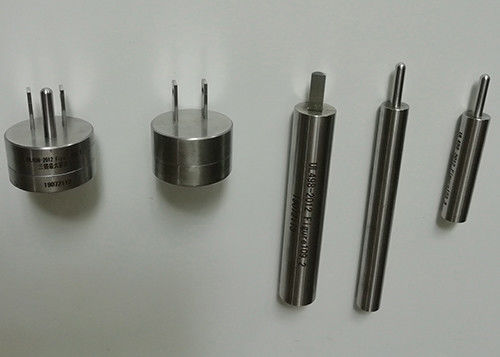

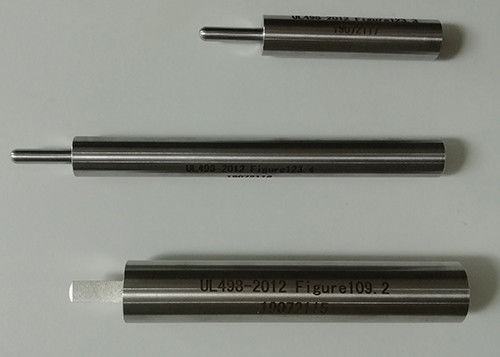

UL498-2012 figura 109,1 1
UL498-2012 figura 109,1 1
UL498-2012 figura 109,2 1
UL498-2012 figura 123,3 1
UL498-2012 figura 123,4 1
La retención 109 de cuchillas prueba
109,1 A rasante o el receptáculo autónomo que tiene una configuración 5-15R, 5-20R, 6-15R, o 6-20R será
sujetado a la retención de la prueba de las cuchillas descrita en esta sección.
Excepción: Un receptáculo que tiene una configuración 1-15R, 5-15R, 5-20R, 6-15R, o 6-20R y no del
el tipo rasante o autónomo se puede en lugar de otro sujetar a la retención de enchufes prueba, secciona 114.
109,1 revisados el 16 de noviembre de 2012
109,2 los receptáculos que tienen interrumpen la etiqueta, cuando están proporcionados, quitada a partir de un terminal no identificado son
para ser sujetado a diez ciclos de condicionamiento de inserción y de retiro manuales de un indicador estándar, vea
Cuadro 109,1. Cada uno de seis dispositivos debe ser probado. El indicador debe ser configurado de acuerdo con el cuadro 109,1.
La fuerza se aplicó para insertar el indicador para los ciclos de condicionamiento uces de los no es exceder 40 lbf (178 N).
El indicador es tener las dimensiones indicadas en el cuadro 109,1 pero no es tener agujeros en los extremos externos
de las cuchillas.
Cuadro 109,1 indicador de prueba
NOTAS
1) Las cuchillas serán hechas del acero de herramienta, dureza C58 de Rockwell a C60.
2) Todos los filos serán quitados a un radio de 0,016 a 0,020 pulgadas. Extremos de todas las cuchillas planas biseladas tal y como se muestra en del final de
detalle de la cuchilla.
3) Las superficies de la cuchilla no excederán una rutina del final de 32 micropulgadas en un perpendicular de la dirección al eje principal. El final es ser
determinado visualmente usando un método comparativo y una ampliación óptica de 10 X.
4) Todas las posiciones del agujero de cuchilla están situadas en la línea central de las cuchillas.
5) R señala el radio. Todas las dimensiones están en pulgadas.
6) Las posiciones planas de la cuchilla serán modificadas para adaptarse a configuraciones 5-20 y 6-20.
Configuraciones del indicador de prueba del cuadro 109,1 para condicionar
Dispositivo bajo no. del indicador de prueba de la prueba de dispositivos probados
5-15R 5-15P 6
5-20R 5-15P 3
5-20P 3
6-15R 6-15P 6
6-20R 6-15P 3
6-20P 3
109,3 el indicador estándar debe ser configurado tal y como se muestra en del cuadro 109,2 usando la línea cuchillas fuera
los agujeros y con la cuchilla que ponía a tierra quitaron. El indicador debe entonces ser insertado en el receptáculo y la a
3 lbf estáticos (N) 13,3 (peso incluyendo del indicador), que tiende a quitar el indicador de
el receptáculo, debe ser solicitado un período de 1 minuto en una dirección normal al avión de la cara del
receptáculo. No habrá dislocación de más de 0,079 pulgadas (2 milímetros) del indicador.
Cuadro 109,2
Configuraciones del indicador de prueba para la prueba de la retención
Dispositivo bajo no. del indicador de prueba de la prueba de dispositivos probados
5-15R 1-15P o 5-15Pa 6
5-20R 1-15P o 5-15Pa 3
5-20Pa 3
6-15R 2-15P o 6-15Pa 6
6-20R 2-15P o 6-15Pa 3
2-20P o 6-20Pa 3
un indicador de prueba que tenía poner a tierra la cuchilla quitó.
109,4 el indicador estándar debe ser configurado tal y como se muestra en del cuadro 109,3 usando la línea cuchillas con los agujeros
al final y con la cuchilla que pone a tierra en el lugar. El indicador debe entonces ser insertado en el receptáculo y
una fuerza aplicada en una dirección normal al avión de la cara del receptáculo que tiende a quitar
indicador. La fuerza estática requerida para retirar el indicador no excederá 15 lbf (67 N) (peso incluyendo
del indicador).
109.2. Cada línea contacto será capaz de soportar para 1 minuto a los 0,5 lbf estático (2,2 N) aplicados a
la cuchilla de la prueba en una dirección normal al avión de la cara del espécimen y en una dirección que tiende
para quitar la cuchilla de la prueba, cuando la cuchilla de la prueba se inserta completamente en la abertura del contacto. No habrá
dislocación de más de 0,079 pulgadas (2 milímetros) de la cuchilla de la prueba.
Cuadro 123,3
2 onzas (g) perno de la tierra 57
Material: Pin-acero, dureza C58 de Rockwell a C60.
Manija – acero en frío
NOTAS
1) El perno de tierra debe ser sujetado para dirigir de manera rígida.
2) La longitud no especificó. Peso total de la herramienta 2 onza (57 g).
3) AXIS de la cuchilla y el eje de la manija, deben haber combinado concentricidad y la alineación axial de 0,006 máximos en la extremidad del perno.
4) Las superficies de la cuchilla no excederán una rutina del final de 32 micropulgadas en un perpendicular de la dirección al eje principal.
El final debe ser determinado visualmente usando un método comparativo y una ampliación óptica de 10 X.
Cuadro 123,4
4 onzas (g) perno de la tierra 113
Material: Pin-acero, dureza C58 de Rockwell a C60.
Manija – acero en frío
NOTAS
1) El perno de tierra debe ser sujetado para dirigir de manera rígida.
2) La longitud no especificó. Peso total de la herramienta 4 onza (113 g).
3) AXIS de la cuchilla y el eje de la manija, deben haber combinado concentricidad y la alineación axial de 0,006 máximos en la extremidad del perno.
4) Las superficies de la cuchilla no excederán una rutina del final de 32 micropulgadas en un perpendicular de la dirección al eje principal.
El final debe ser determinado visualmente usando un método comparativo y una ampliación óptica de 10 X.
Uso:
El equipo de Shice ofrece una amplia gama de indicador para cumplir los estándares mas comunes incluyendo ésos del IEC, del EN, de la UL, del estruendo, del VDE y de otros. Tales estándares requieren la comprobación del tamaño y la definición etc. estos indicadores se construye del acero inoxidable mayor y del acero apropiado con una dureza por lo menos de 52-58 HRC y una aspereza según estándar para requerir. Cada indicador se suministra un certificado de calibración.
Se ajusta a:
UL498
