Datos del producto:
Pago y Envío Términos:
|
| Estándares: | Cuadro 2,8 de AS/NZS 3112 | Nombre: | Uso de la fuerza para Pin Bending Test |
|---|---|---|---|
| Función: | Para el australiano y Nueva Zelanda Pin Bending Test | La distancia se movió desde el punto del uso: | 7,5 ±0.3 milímetro |
| Dimensiones: | W*D*H=350mm *250mm* 140m m | Peso: | sobre 15kg |
| El punto del uso de la fuerza de la cara del enchufe: | 14 ±0.5 milímetro | La época de los pernos será probada: | 20 ciclos completos |
| Alta luz: | Cuadro 2,8 probador del zócalo del enchufe,Probador del zócalo del enchufe 15KG |
||

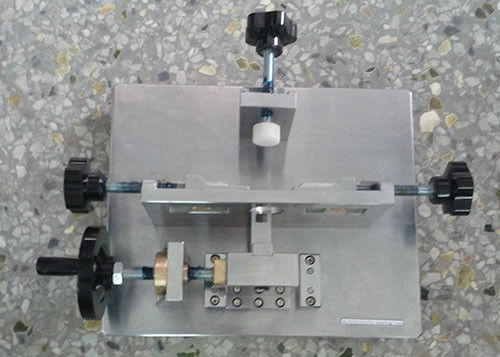

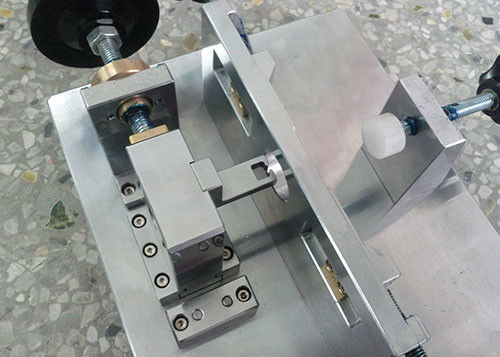

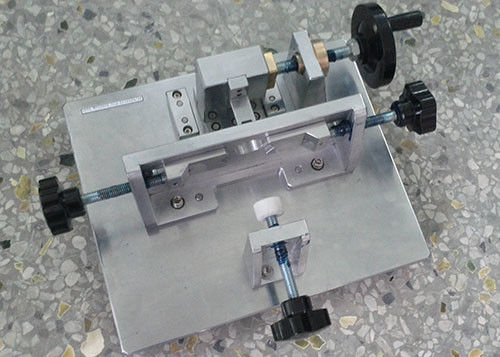

Figura el uso 2,8 de la fuerza para COMO/NZS 3112 de Pin Bending Test
| Cuadro 2,1 | dimensiones de enchufes |
| Cuadro 2,2 | aparato para doblar la prueba |
| Cuadro 2,3 | forma de perno |
| Cuadro 2,4 | dimensiones del aislamiento en los pernos vivos aislados |
| Cuadro 2,5 | aparato de la prueba de presión para el aislamiento en los pernos aislados del enchufe en la temperatura alta |
| Cuadro 2,6 | aparato de la prueba de impacto para el aislamiento en los pernos aislados del enchufe en la baja temperatura |
| Cuadro 2,7 | aparato de la prueba de abrasión para el aislamiento en los enchufes aislados del perno |
| Cuadro 2,8 | uso de la fuerza para la prueba de flexión del perno |
| Cuadro 2,9 | montaje del enchufe para la prueba de la subida de la temperatura |
| Cuadro 2,10 | perno que afianza la unidad con abrazadera para la prueba de la subida de la temperatura |
Uso
Todos los flatpins de los enchufes clasificados hasta e incluyendo 15 A serán sujetados a una prueba de flexión del perno.
Tres enchufes de la muestra no sujetados a cualquier prueba anterior serán probados como sigue:
Los pernos ofassembled los enchufes serán probados afianzando el enchufe con abrazadera en un blockand que se sostenía rígido que aplicaba una fuerza de doblez, tal y como se muestra en del cuadro 2,8, al perno bajo prueba.
Los pernos estarán derecho al principio de la prueba. Si hay alguna duda sobre el thestraightness del perno, será comprobado por el gaugeshown apropiado del enchufe en los apéndices A, B o F.

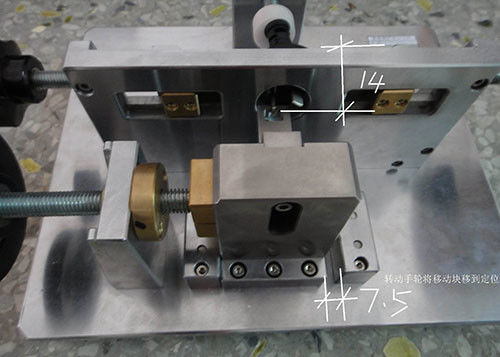

El punto del uso de la fuerza será 14 ±0.5 milímetro de la cara del enchufe.
La dirección de la fuerza estará a lo largo de una línea paralelo a la cara del enchufe.
Los pernos activos y neutrales serán forzados hacia el centroide del enchufe y entonces de nuevo al punto inicial. En el primer enchufe de la muestra, cualquier perno de la tierra será butin forzado una dirección solamente y entonces forzado de nuevo al punto inicial. En el enchufe del secondsample, cualquier perno de la tierra será forzado en la dirección opuesta a thatused para probar el primer enchufe de la muestra. En el tercer enchufe de la muestra, cualquier pinshall de la tierra se fuerce en la dirección que dio el menos favourableresult durante la prueba de los primeros dos enchufes de la muestra.
Distancemoved del punto del uso será 7,5 ±0.3 milímetro, y entonces el shallbe del perno forzado de nuevo al punto inicial. Se ignora cualquier ‘primavera-detrás’.
El travelfrom el punto inicial a la punto final (7,5 milímetros) y de nuevo al punto de partida es un ciclo (es decir un ciclo es dos movimientos separados).
La velocidad de desviaciones será un máximo de 50 mm/s, sin retraso intencional entre los movimientos consecutivos dentro de cada ciclo.
El intervalo entre los ciclos sucesivos será un mínimo de 10 S.
El ciclo del durationof uno será un máximo de 60 S.
Los pernos serán probados para 20 ciclos completos.
ConformsTo
3112:2011 +A2 de AS/NZS: cuadro 2012 de 2.13.7.2 de la cláusula 2,8
Especificaciones
A. El punto del uso de la fuerza será 14 ±0.5 milímetro de la cara del enchufe.
B. La distancia se movió desde el punto del uso será 7,5 ±0.3 milímetro
C. Dimensions: W*D*H=350mm *250mm* 140m m
D. Weight: Sobre 15KG
Información el ordenar
Aparato de la prueba para la prueba de flexión del perno AS/NZS 3112
