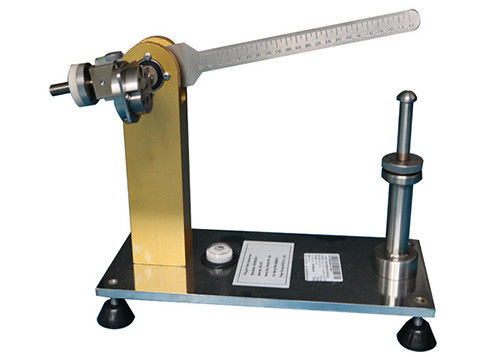

Aparato de la prueba de la balanza del esfuerzo de torsión del probador del zócalo del enchufe IEC60884

IEC60065 figura 11 aparatos de la prueba de la balanza del esfuerzo de torsión del mercado de zócalo

Parámetros técnicos:

Información de producto:

El probador del esfuerzo de torsión del enchufe se ajusta al estándar IEC60065 del cuadro 11.

Se utiliza para comprobar si la tensión mecánica que ocurre cuando el equipo enchufable directo con el parte movible del perno del enchufe en el zócalo está normalmente en la gama requerida.

Un dispositivo proporcionado los pernos previstos para ser introducido en los zócalo-mercados fijos no impondrá la tensión indebida ante estos zócalo-mercados.
El brazo de equilibrio de los pivotes del aparato de la prueba sobre un eje horizontal a través de las líneas centrales de los tubos de contacto del zócalo-mercado en una distancia de 8 milímetros detrás de la cara del compromiso del zócalo-mercado.
Con el dispositivo no en el compromiso, el brazo de equilibrio está en el equilibrio, la cara del compromiso del zócalo-mercado que está en la posición vertical.
Después de que se haya dedicado el dispositivo, el esfuerzo de torsión que se aplicará al zócalo-mercado para mantener su cara del compromiso en el avión vertical es determinado por la posición de un peso respecto al brazo de equilibrio.

El esfuerzo de torsión no excederá 0,25 nanómetros.

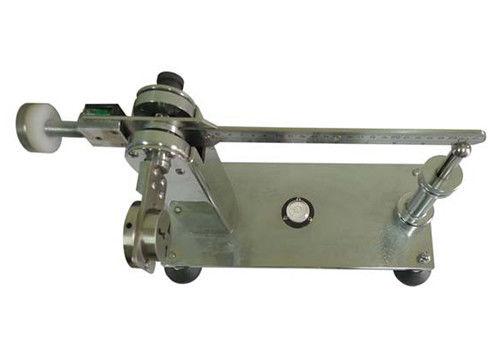

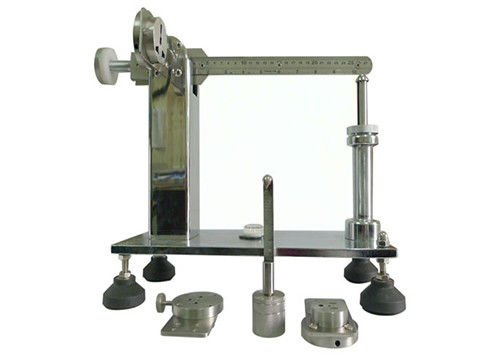

Estructura

1 – peso de balanza

2 – burbuja de medición

3 – burbuja llana

4 – peso de medición

5 – tornillo de regla de la altura

6 – barra de la ayuda

Pasos de prueba

1. Ponga el dispositivo en una tabla llana, y ajuste el dispositivo a horizontal.
2. Cuelgue los 4 - el peso de medición en el brazo de la balanza, y ajusta los 5 – el tornillo de regla de la altura, haga el brazo de la balanza en horizontal. Cuando brazo en horizontal, burbuja de la balanza de aire de 2 – posición llana de la burbuja en el centro.

3. Quite los 4 - el peso de medición, ajusta el 1 – posición del peso de balanza, mantenga el brazo de la balanza la posición horizontal. Y haga que el brazo de la balanza guarda una distancia cerca de 1m m a los 6 - barra de la ayuda.

4. Instale la muestra de la prueba en el dispositivo, apriete el tornillo. Ahora el brazo de la balanza para arriba.

5. Cuelgue los 4 - peso de medición en el brazo de la balanza. Ajuste la posición de 4 - el peso de medición, registra la posición donde hacer el nivel del brazo de la balanza, burbuja de aire de 2 – posición de medición de la burbuja en el centro, brazo de la balanza guardan la distancia de 1m m a 6 - barra de la ayuda. Diga la posición localizada en el 10.3cm.

6. Medida del esfuerzo de torsión

   (1) el peso apropiado se cuelga en la escala más baja.

   (2) movimiento el peso lentamente hasta que el brazo de la balanza esté en un estado horizontal.

7. Esfuerzo de torsión de la muestra aplicada al zócalo: Peso del valor de escala X

   Por ejemplo: Esfuerzo de torsión: 0.12mX2.5N=0.3Nm
