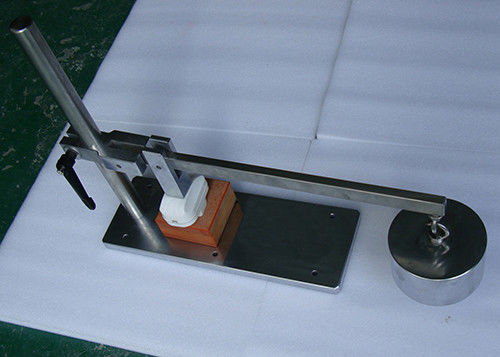

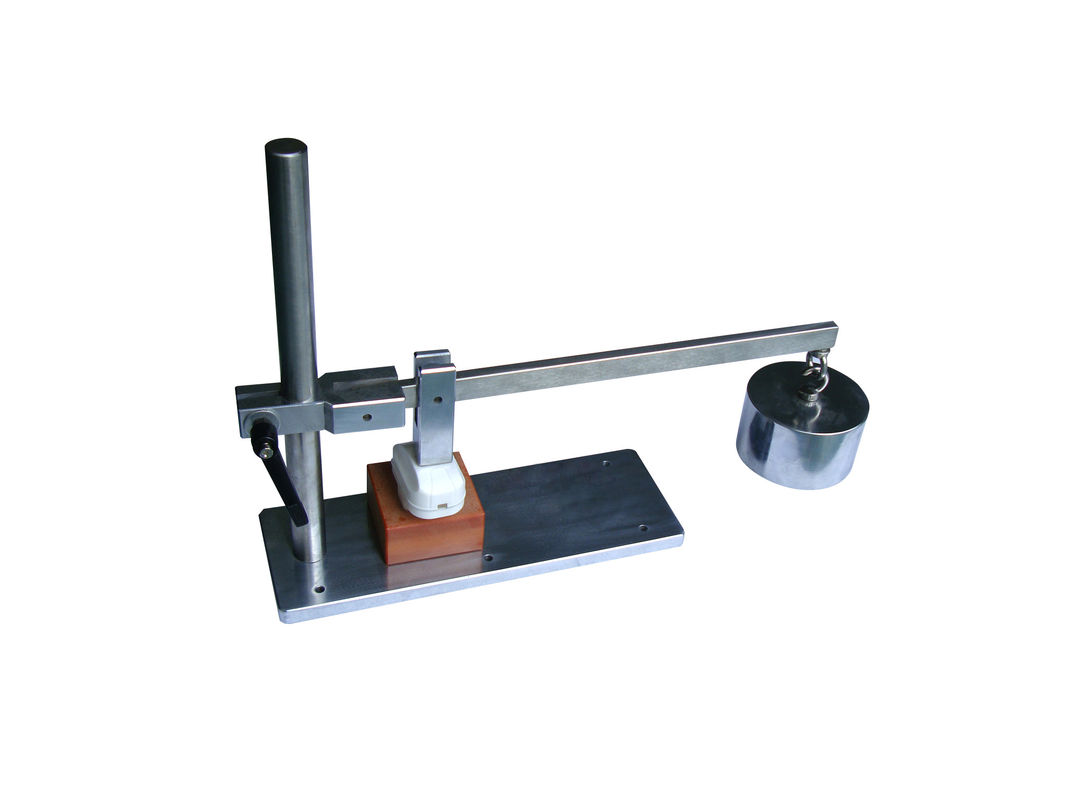

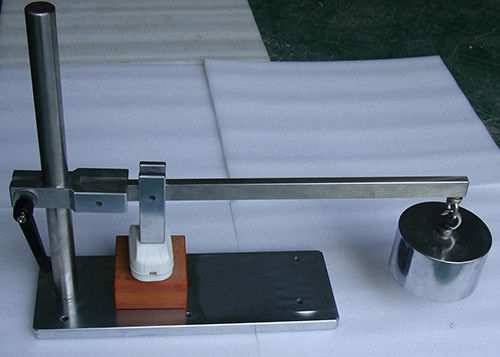

Aparato mecánico de la prueba de fuerza de las cubiertas resistentes

Aparato para la prueba de fuerza mecánica en las cubiertas resistentes Fig2 BS1363

Parámetros técnicos:

Introducción de productos:

El dispositivo se ajusta al BS1363-1: cláusula 2018 9, cuadro 2.

Las superficies externas accesibles resistentes de zócalo-mercados serán diseñadas y construidas tanto como cuando está montado y atado con alambre tan en uso normal, no hay riesgo que, como resultado de la presión indebida, las piezas vivas podrían penetrar las superficies externas accesibles o disponerse tan en cuanto a reduzca el contorneamiento y las liquidaciones debajo de ésas dadas en la cláusula 8.

El diseño del aparato será tal que una fuerza constante de 230-240N se puede aplicar a esos lugares en donde existe la posibilidad de un fracaso, la fuerza que es aplicada a través de un bloque de la presión de prueba del metal.

Cada muestra será sujetada a la fuerza en cada lugar elegido a su vez. Durante cada uso de la fuerza, un voltaje de la prueba de 2 000 V ±60 V que 50 herzios de la forma de onda substancialmente sinusoidal se solicitan 60-65s entre todas las piezas vivas enlazó junto y el bloque de la presión de prueba del metal.

Durante la prueba ninguna descarga disruptiva o avería ocurrirá. Probador del zócalo del enchufe

Después de la prueba que no será posible tocar partes vivas con la prueba 11 del 61032:1998 del EN de las BS se aplicó con una fuerza de 28-30N.

Para más detalles, refiera por favor al estándar relevante.

Accesibilidad 9 de piezas vivas

9,1 las piezas vivas de enchufes no serán accesibles cuando los enchufes se atan con alambre tan en uso normal y en lleno

compromiso en un zócalo-mercado correspondiente.

9.1.1 la conformidad será comprobada por el uso de la punta de prueba 12 de la prueba del 61032:1998 del EN de las BS se aplicó con a

fuerza de N con los enchufes rewirable cabidos con un cordón flexible de 2 bases según lo dado en el cuadro 24 del 6500:2000 de las BS

y enchufes no--rewirable según lo proveído.

9,2 los enchufes serán diseñados y construidos para proteger al usuario contra contacto accidental con vivo

partes durante la inserción o el retiro de enchufes.

9.2.1 la conformidad será probada satisfaciendo los requisitos dimensionales y que calibran de esto

Parte de BS 1363.

9,3 las cubiertas resistentes de enchufes serán diseñadas y construidas tanto como cuando están montadas y atadas con alambre como adentro

el uso normal, allí no es ningún riesgo que, como resultado de la presión indebida, las piezas vivas podrían penetrar la cubierta o

dispóngase tan en cuanto a reducen distancias y liquidaciones de contorneamiento debajo de ésas dadas en la cláusula 8.

9.3.1 la conformidad será comprobada por la prueba siguiente (un ejemplo de un aparato conveniente se muestra

en el cuadro 2).

El diseño del aparato será tal que una fuerza constante de 240 N se puede aplicar a esos lugares

donde existe la posibilidad de un fracaso, la fuerza que es aplicada a través de un bloque de la presión de prueba del metal tan

mostrado en el cuadro 2.

Cada muestra será sujetada a la fuerza en cada lugar elegido a su vez. Durante cada uso de la fuerza,

un voltaje de la prueba del ± 60 V de 2 000 V 50 herzios de la forma de onda substancialmente sinusoidal se solicita s entre todos

las piezas vivas enlazaron juntas y el bloque conectado a tierra de la presión de prueba.

Durante la prueba ninguna descarga disruptiva o avería ocurrirá.

Después de la prueba que no será posible tocar partes vivas con la prueba 11 del 61032:1998 del EN de las BS se aplicó con a

fuerza del N.

9,4 donde un enchufe se suministra cabido con un cordón flexible, el extremo libre de tal asamblea será

encapsulado en material de aislamiento.

OBSERVE esto no se aplica a las asambleas suministradas a los fabricantes de equipamiento para la incorporación en su equipo.

9.4.1 la conformidad será comprobada por la inspección.
