Datos del producto:
Pago y Envío Términos:
|
| Estándares: | IEC60529 cuadro 1234 | Garantía: | 12 meses |
|---|---|---|---|
| Material: | Acero inoxidable y plástico | Código del IP: | IP1X IP2X IP3X IP4X |
| IP1X: | Pruebe la punta de prueba de la esfera | Ip2x: | Pruebe la punta de prueba B del finger |
| IP3X: | Prueba Rod Probe C | IP4X: | Prueba Rod Probe D |
| Resaltar: | Fingeres de la prueba del IP IEC61032,Fingeres de la prueba del IP IEC60529,Puntas de prueba de la prueba de IP4X |
||

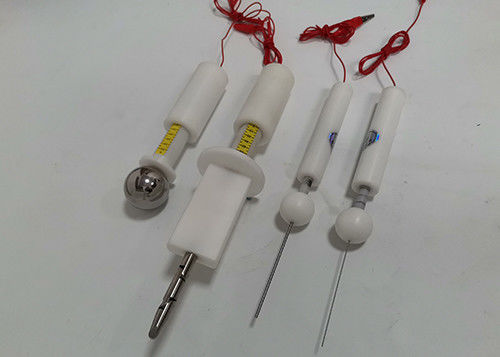

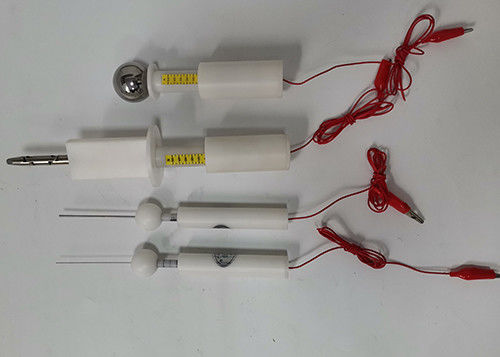

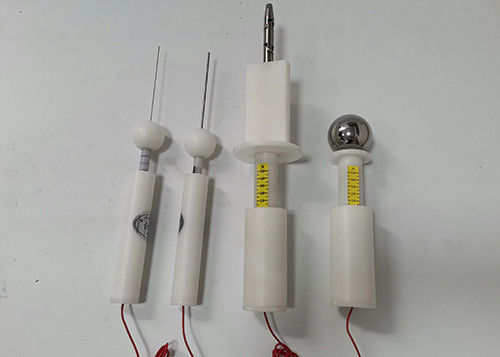

Puntas de prueba IEC60335 de la prueba de los fingeres IEC60529 IP1X IP2X IP3X IP4X de la prueba del IP
Información de producto:
Estas puntas de prueba se ajustan a IEC60529 para IP1X IP2X IP3X IP4X
Especificación y parámetros técnicos:
I) Punta de prueba SC-F1A-F de la esfera de la prueba de IP1X
Se ajusta a los requisitos estándar de IEC61032 fig.1, de IEC60529 IP1 y de IEC60065. Esta punta de prueba se piensa para verificar la protección la parte posterior de la mano de personas contra el acceso a las piezas peligrosas. Es también la punta de prueba necesaria usada para evitar que las piezas peligrosas y los objetos extranjeros sólidos entren.
Esta punta de prueba de la prueba puede ser modificada para requisitos particulares. Puede ser utilizada para la prueba de choque anti-eléctrica cuando está equipada del conector del amphenol. O utilizado para la prueba de la protección del recinto cuando agujero roscado abierto de M6 en el extremo de la manija (conectada con el dinamómetro del tirón y del empuje). La punta de prueba cuyo número de modelo está con “T” está con la fuerza.
| Parámetros /Model | SC-F1A-F |
| Nombre | Punta de prueba A de la prueba con la fuerza |
| 1 | SФ50+0.05 0 |
| 2 | Ф45±0.2 |
| 3 | Ф10 |
| 4 | 4 |
| 5 | 100 |
| 6 | Con la fuerza de 50N |
| 7 | IEC60529 |
Punta de prueba B SC-F2B-F del finger de la prueba de II) IP2X
Esto es un finger de la prueba de la precisión hecho de acuerdo con muchos estándares como el cuadro 2 del IEC 61032, IEC60950 la figura 2A, IEC60884, IEC60335, UL507, y UL1278 el cuadro 8,4. Esta punta de prueba se piensa para verificar la protección básica contra el acceso a las piezas peligrosas. También se utiliza para verificar la protección contra el acceso con un finger. Esta punta de prueba del finger de la prueba consiste en dito, el finger, la base y la manija aislada que simula las características de la mano humana. Tiene dos juntas movibles, que se pueden curvar en el 90°.
Adaptable:
puede ser utilizado para la prueba de choque anti-eléctrica cuando está equipado de los conectores banana y del conector enchufables del amphenol en el extremo de la manija, o utilizado para la prueba de la protección del recinto cuando agujero roscado abierto de M6 en el extremo de la manija (conectada con el dinamómetro del tirón y del empuje).
Parámetros técnicos principales de la especificación y de la correspondencia:
| Parámetros /Model | SC-F2B-F |
| Nombre | Finger estándar de la prueba con la fuerza |
| 1 | 30±0.2 |
| 2 | 60±0.2 |
| 3 | 80±0.2 |
| 4 | 180±0.2 |
| 5 | R2±0.05 |
| 6 | S4±0.05 |
| 7 | 37o 0 -10 ' |
| 8 | 14 o 0 -10 ' |
| 9 | Ф12 0 -0,05 |
| 10 | Ф50 |
| 11 | 20±0.2 |
| 12 | Ф75±0.2 |
| 13 | 5±0.5 |
| 14 | fuerza 10-30N |
| 15 | IEC60529 |
III) prueba Rod Probe C SC-F3C-F de IP3X
Esta punta de prueba se ajusta a los requisitos estándar de la punta de prueba C e IEC60529 de la prueba IEC61032 para IP3 e IEC60065.
Esta punta de prueba de la barra se piensa para verificar la protección de personas contra el acceso a las piezas peligrosas. También se utiliza para verificar la protección contra el acceso con una herramienta.
Adaptable:
Puede ser utilizado para la prueba de choque anti-eléctrica cuando está equipado del conector del amphenol. O utilizado para la prueba de la protección del recinto cuando agujero roscado abierto de M6 en el extremo de la manija (conectada con el dinamómetro del tirón y del empuje). La punta de prueba cuyo número de modelo está con “T” está con la fuerza.
| Parámetros /Model | SC-F3C-F |
| Nombre | Punta de prueba C de la barra de la prueba con la fuerza |
| 1 | Ф2.5+0.05 0 |
| 2 | SФ35±0.2 |
| 3 | Ф10 |
| 4 | 100±0.2 |
| 5 | ---- |
IV) prueba Rod Probe D SC-F4D-F de IP4X
Esta punta de prueba se ajusta al requisito estándar IEC61032 del cuadro 4 punta de prueba D e IEC60529 de la prueba para IP4 e IEC60065.
Esta punta de prueba de la barra se piensa para verificar la protección de personas contra el acceso a las piezas peligrosas. También se utiliza para verificar la protección contra el acceso con un alambre.
Adaptable:
Puede ser utilizado para la prueba de choque anti-eléctrica cuando está equipado del conector del amphenol. O utilizado para la prueba de la protección del recinto cuando agujero roscado abierto de M6 en el extremo de la manija (conectada con el dinamómetro del tirón y del empuje). La punta de prueba cuyo número de modelo está con “T” está con la fuerza.
| Parámetros /Model | SC-F4D-F |
| Nombre | Punta de prueba D de la barra de la prueba con la fuerza |
| 1 | Ф1+0.05 0 |
| 2 | SФ35±0.2 |
| 3 | Ф10 |
| 4 | 100±0.2 |
| 5 | ---- |
| 6 | fuerza 3N |
| 14 | IEC60529 |
