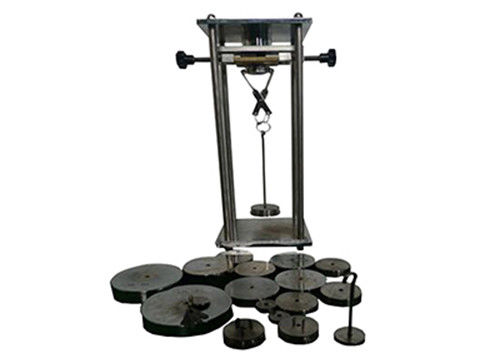

Aparato de la verificación de la fuerza del retiro de IEC60884 Fig18

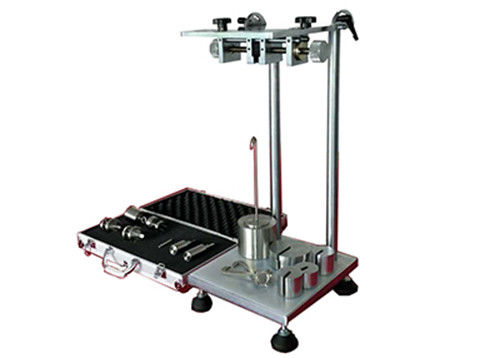

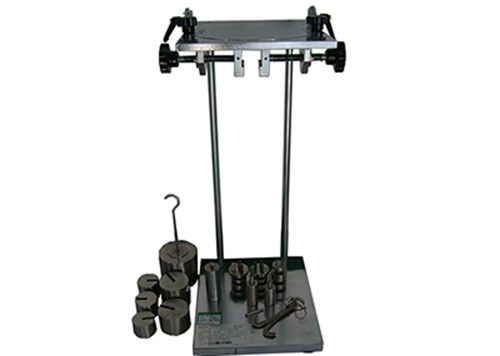

Aparato para la verificación de Max Withdrawal Force IEC60884 Fig18 19

Uso:

 Es conveniente para comprobar la fuerza máxima requerida para sacar del enchufe el zócalo y el solo perno del polo sacados del montaje del zócalo. Si la fuerza mínima requerida está dentro de la gama especificada por el estándar.

Parámetro:

1. El uno-polo estándar 10A, el estándar tripolar de la prueba 10A y 16A tapa por cada uno, los enchufes estándar de la prueba de 10A 16A por cada uno, ajustable:
1) el enchufe redondo con el zócalo dual de 2 polos, el diámetro del perno es 4,8
2) el enchufe redondo del zócalo de doble finalidad de 2 polos, el diámetro del perno es 4,0
3) el enchufe redondo (unipolar), el diámetro del perno es 4,8
4) el enchufe redondo (unipolar), el diámetro del perno es 4,0

2. Pesos: 36N*1, 5.4N*1, 5N*2, 4N*1, 2.6N*1;
1) perno de la prueba del estándar: Cada uno para 1.5N y 2N
2)1 sistema del cepo
3) 1 sistema de la bandeja de los pesos
4) pesos laterales 5N*1 de la tensión
5) 1 sistema de la barra lateral de la tensión

Uso:

1. El enchufe de la prueba con los pernos del tamaño del máximo se inserta en y se retira del zócalo
mercado diez veces. Entonces se inserta otra vez, un portador E para una masa principal y a
G total suplementario que es atado a él mediante una abrazadera conveniente D.
la masa suplementaria es tal que ejerce un igual de la fuerza a un décimo del máximo
fuerza del retiro mostrada en el cuadro 16.
2. La masa principal, así como la masa suplementaria, la abrazadera, el portador y
el enchufe ejerce un igual de la fuerza a la fuerza máxima del retiro mostrada en el cuadro 16.
3. La masa principal se cuelga en el enchufe sin el traqueteo y la masa suplementaria es, si
necesario, permitido caer de una altura de 50 milímetros sobre el Massachusetts principal.

Función adicional:

Dispositivo para comprobar la resistencia a la tensión lateral

Puede comprobando la resistencia a la tensión lateral, confirma IEC60884 al cuadro 13.

Cuadro 13 que prueba:

1. Cada espécimen se monta en una superficie vertical con el avión a través de los zócalo-contactos
horizontal. El dispositivo entonces se dedica completamente y un peso colgado en él tal que la fuerza ejercida sea 5N.

2. El dispositivo se quita después de 1 minuto y el zócalo-mercado dio vuelta con 90 grados en el montaje
superficie. La prueba se hace cuatro veces, el zócalo-mercado que es dado vuelta con 90 grados después de que cada compromiso.

3. Durante la prueba el dispositivo no se desunirá del zócalo-mercado.
4. Después de las pruebas, los zócalo-mercados no mostrarán ningún daño en el sentido de este estándar; en
particulares, cumplirán con los requisitos de la cláusula 22

Estándares:

Este dispositivo cumple con los requisitos de

IEC60884 cuadro 18/19,

VDE0620, etc.
