Datos del producto:
Pago y Envío Términos:
|
| Estándares: | Cuadro 2 del IEC 61032 | Tipo: | Punta de prueba del finger de la prueba del IEC |
|---|---|---|---|
| Material: | Acero inoxidable y nilón | Longitud del finger: | 80±0.2m m |
| Diámetro con estrías del finger: | 12m m | Diámetro de la placa de bafle: | 50m m |
| Longitud de la placa de bafle: | 100m m | Grueso del bafle: | 20m m |
| Alta luz: | punta de prueba b de IEC 61032 30N,30N punta de prueba b de IEC 61032,finger estándar de la prueba 10N |
||
IEC61032 cuadro 2 descarga eléctrica anti de Shell del finger estándar de la prueba de la punta de prueba B de la prueba con el empuje 10N 20n 30n
Especificación y parámetros técnicos:
| Parámetros /Model | SC-F2B | SC-F2B - A | SC-F2B - B | SC-F2B-F |

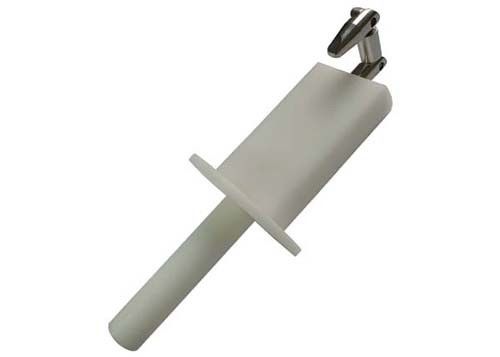

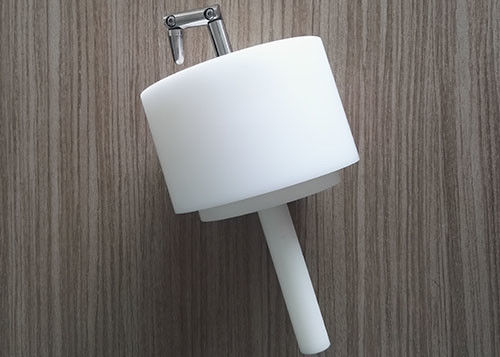

| Nombre | Finger estándar de la prueba | Finger circular de la prueba del bafle | Finger grande de la prueba del bafle | Finger estándar de la prueba con la fuerza |
| 1 | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
| 2 | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
| 3 | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
| 4 | 180±0.2 | 180±0.2 | ---- | 180±0.2 |
| 5 | R2±0.05 | R2±0.05 | R2±0.05 | R2±0.05 |
| 6 | S4±0.05 | S4±0.05 | S4±0.05 | S4±0.05 |
| 7 | 37o 0 -10 ' | 37o 0 -10 ' | 37o 0 -10 ' | 37o 0 -10 ' |
| 8 | 14o 0 -10 ' | 14o 0 -10 ' | 14o 0 -10 ' | 14o 0 -10 ' |
| 9 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 |
| 10 | Ф50 | Ф50 | ---- | Ф50 |
| 11 | 20±0.2 | ---- | ---- | 20±0.2 |
| 12 | Ф75±0.2 | Ф75±0.2 | Ф125±0.2 | Ф75±0.2 |
| 13 | 5±0.5 | 5±0.5 | ---- | 5±0.5 |
| 14 | ---- | ---- | ---- | fuerza 10-50N |
| 15 | IEC61032.1 | IEC60335-1 | IEC60335-2-14 | IEC60529 |
Información de producto:
Esto es un finger de la prueba de la precisión hecho de acuerdo con muchos estándares tiene gusto
Cuadro 2 del IEC 61032,
IEC60950 figura 2A,
IEC60884,
IEC60335,
UL507,
y UL1278 cuadro 8,4.
Esta punta de prueba se piensa para verificar la protección básica contra el acceso a las piezas peligrosas. También se utiliza para verificar la protección contra el acceso con un finger. Esta punta de prueba del finger de la prueba consiste en el DITTO, el finger, la base y la manija aislada que simula las características de la mano humana. Tiene dos juntas movibles, que se pueden curvar en el 90°.
Uso:
las piezas de la junta 1.The del finger de la prueba no pueden tocar las piezas vivas o las piezas peligrosas, y la placa de bafle de 50mm-20m m no puede entrar.

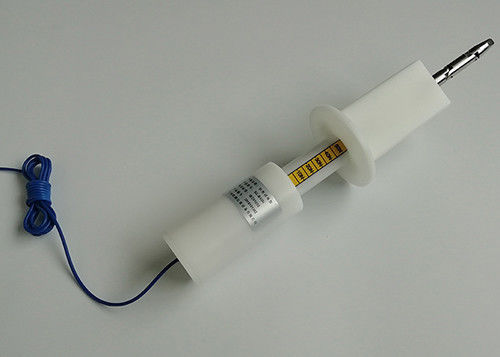

los 2.In los requisitos de la prueba de la prevención del acercamiento a las piezas peligrosas, la punta de prueba de la prueba de la punta de prueba B necesita con a un empuje 10±3N. El producto sin fuerza se debe utilizar con los dinamómetros de vaivén.
los 3.In la prueba contra de la descarga eléctrica, cableado, configuración y poder y dispositivo de indicación son necesarios. Dé vuelta en el poder de la muestra probada, y ejerza la fuerza correspondiente para determinar si la línea que pone a tierra está conectada (3 partes movibles).
las juntas 4.Both permitirán el movimiento en el mismo avión y la misma dirección con un ángulo del 90° con un 0° de la tolerancia de +10°
Esta punta de prueba se piensa para verificar la protección básica contra el acceso a las piezas peligrosas.
También se utiliza para verificar la protección contra el acceso con un finger.
Tolerancia en dimensiones cuando no se da ninguna tolerancia específica:
– en ángulos: 0
−10°
– en dimensiones lineares: hasta 25 milímetros: 0
− 0,05 milímetros; más de 25 milímetros: ± 0,2 milímetros.

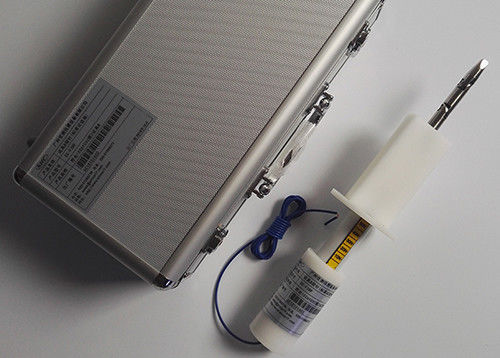

Adaptable: puede ser utilizado para la prueba de choque anti-eléctrica cuando está equipado de los conectores banana y del conector enchufables del amphenol en el extremo de la manija, o utilizado para la prueba de la protección del recinto cuando agujero roscado abierto de M6 en el extremo de la manija (conectada con el dinamómetro del tirón y del empuje).
Uso
1. La pieza común del finger estándar de la prueba no se puede tocar con las piezas vivas, ni puede estar cercana a las piezas peligrosas, y el bafle de 50mm-20m m no puede entrar.
2. La prueba de la prevención de piezas peligrosas requiere la punta de prueba B de la prueba con el empuje 10N±3N. Necesita generalmente trabajar con un dinamómetro.
3. El choque anti-eléctrico requiere el trabajo con el dispositivo antichoque del experimento de la punta de prueba: conectado con el dispositivo antichoque del experimento de la punta de prueba (40V-50V), procesando la prueba según el estándar relativo, el anillo del zumbador es descarga eléctrica incitó. Vea las imágenes abajo:
