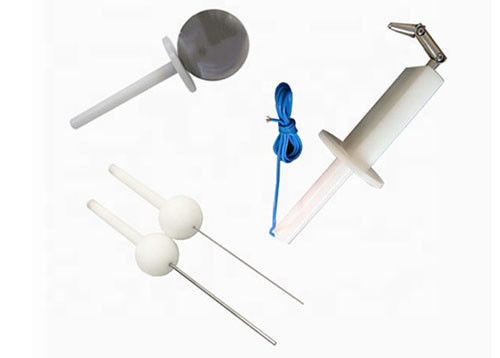

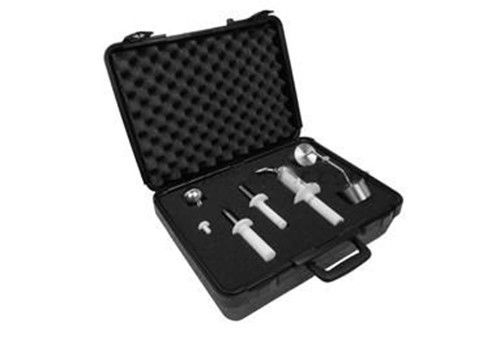

Equipo de la punta de prueba del finger de la prueba del IEC 60335

Punta de prueba Kit Electric Safety Check Device de la prueba del estándar del IEC 60335

Lista:

Punta de prueba A de la prueba IEC60335

Especificación:

Punta de prueba de IP1X una punta de prueba A de /Test

1, según: IEC61032: /IEC60529 1997: 2001 y UL

2, punta de prueba A de IP1X (la punta de prueba de la prueba A) es dispositivo necesario para el hogar y el aparato eléctrico similar contra de la prueba de la protección de la descarga eléctrica.

Parámetros técnicos:

1, diámetro de bola: 50m m

2, diámetro de la placa de bafle: 45m m

3, grueso de la placa de bafle: 4m m

4, diámetro de la manija: 10m m

5, longitud de la manija: 100m m

6, según IEC61032 el cuadro 1 (la punta de prueba de la prueba A), cuadro 6

Uso:

1, esfera no puede tocar las partes vivas o cerca de las piezas peligrosas.

2, en los requisitos de prueba de guardar cerca de la parte peligrosa, de la bola de acero de la prueba sin necesidad empujada de ser utilizado con el metro de tensión del empuje, y del cuerpo de acero de la necesidad de la capa protectora de aplicarse a 50 a + 5 fuerzas de n (30 + 3 n)

IEC60335 la punta de prueba estándar del finger de la prueba

La punta de prueba estándar del finger de la prueba/la punta de prueba con estrías del finger de la prueba estándar/punta de prueba B de la prueba/punta de prueba del grado de la protección de IP2X

Parámetros técnicos:

1, diámetro con estrías del finger: 12m m

2, longitud con estrías del finger: 80m m

3, diámetro de la placa de bafle: 50m m

4, longitud de la placa de bafle: 100m m

5According a: IEC60065, IEC 60335-1, IEC 60529, IEC60884-1, IEC60950, IEC61032, IEC69745-1

1, la parte común de la punta de prueba con estrías del finger de la prueba estándar no puede tocar las partes vivas o cerca de las piezas peligrosas, y la placa de bafle de 50 milímetros a de 20 milímetros no puede entrar.

2, en prevenir la prueba de la descarga eléctrica, los alambres, los dispositivos de poder, y los dispositivos de iluminación son necesarios.

las juntas 3Both permitirán el movimiento en el mismo avión y la misma dirección con un ángulo del 90° con un 0° de la tolerancia de +10°

Esta punta de prueba se piensa para verificar la protección básica contra el acceso a las piezas peligrosas. También se utiliza para verificar la protección contra el acceso con un finger.

Tolerancia en dimensiones cuando no se da ninguna tolerancia específica:

– en ángulos: 0

−10°
– en dimensiones lineares: hasta 25 milímetros: 0

− 0,05 milímetros; más de 25 milímetros: ± 0,2 milímetros.

Nota: La punta de prueba de la prueba se hace de productos de acero inoxidables de la precisión, tomar y poner en el suelo levemente al usar, y presta la atención al mantenimiento

Punta de prueba de la prueba de IEC61032 IP3X C (punta de prueba de la prueba C)

Introducción básica:

1, según: IEC61032: 1997/IEC60529: 2001 Y UL

2, punta de prueba C de la prueba de IP3X (la punta de prueba de la prueba C) es la herramienta necesaria a proceder prueba de protección de la descarga eléctrica del hogar y de aparatos eléctricos similares.

Parámetros técnicos

1, longitud de la punta de prueba de la prueba: 100m m

2, diámetro de la punta de prueba de la prueba: 2.5m m

3, diámetro de la esfera de la presa: 35m m

4, diámetro de la manija: 10m m

5, longitud 100m m de la manija

6, según IEC61032 el cuadro 3 (la punta de prueba de la prueba C), cuadro 6

Uso:

1, prueba estándar refiere a la parte común no puede tocar las partes vivas o cerca de las piezas peligrosas, y el bafle de la circular de 35m m no puede ser entrar.

2, en el requisito de la prueba para prevenir el acceso a las piezas, a la necesidad de la punta de prueba C/D de la prueba de estar con la fuerza de empuje 3±0.3N o al 1±0.1N peligrosa

Propósito:

Esta punta de prueba se piensa para verificar la protección básica contra el acceso a las piezas peligrosas. También se utiliza para verificar la protección contra el acceso con una herramienta.

Nota: Para sin los productos de la fuerza, satisfaga el uso con el dinamómetro.

Punta de prueba de la prueba de IEC61032 IP4X D (punta de prueba de la prueba D)

Introducción básica:

1, según: IEC61032: 1997/IEC60529: 2001 Y UL

2, punta de prueba D de la prueba de IP4X (la punta de prueba de la prueba D) es dispositivo necesario para el hogar y el aparato eléctrico similar contra de la prueba de la protección de la descarga eléctrica.

Parámetros técnicos

1, longitud de la punta de prueba de la prueba: 100m m

2, diámetro de la punta de prueba de la prueba: 1.0m m

3, diámetro de la esfera de la presa: 35m m

4, diámetro de la manija: 10m m

5, longitud 100m m de la manija

6, según IEC61032 el cuadro 4 (la punta de prueba de la prueba D), cuadro 6 GB/T4208-2008 (el primer 4/5/6) digital característico

Uso:

1, prueba estándar refiere a la parte común no puede tocar las piezas vivas o cerca de las piezas peligrosas, el bafle de la circular de 30m m no puede ser entrar.

2, en el requisito de la prueba para prevenir el acceso a las piezas peligrosas, necesidad de la punta de prueba D de la prueba de estar con el empuje 1±0.1N
