Datos del producto:
Pago y Envío Términos:
|
| Uso: | máquina de prueba del impacto | Nombre de producto: | Máquina de la máquina de prueba de impacto/de la prueba de impacto del descenso/probador del descens |
|---|---|---|---|
| Energía del impacto: | 2J, 5J, 10J, 20J, 50J | Función: | Prueba de impacto |
| IK07: | 2J | IK08: | 5J |
| IK09: | 10J | IK10: | 20J |
| Alta luz: | Aparato de prueba del impacto de CNAS 50J,Aparato de prueba del impacto de CNAS 5J,Elementos destacados de CNAS IK |
||
Aparato destacado de la prueba de descenso del equipo de prueba de impacto de los elementos de IK
Parámetros
| Modelo | SC-IK01 |
| Péndulo |
Longitud: 1000m m; diámetro externo: 9m m; grueso de pared de la tubería de acero: 0.5m m. Composición de la masa equivalente con el elemento del impacto |
| Punto de impacto | Arriba y abajo de ajustable, el movimiento 200-1200m m, altura puede ser modificado para requisitos particulares |
| Elemento del impacto | 2, 5,10, martillo del impacto 20J |
| Altura del descenso | Exhibición de la escala |
| Modo del lanzamiento | Mecánico |
| Dimensión | 950*550*2700m m |

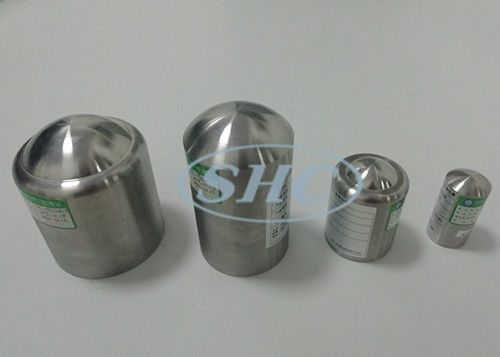

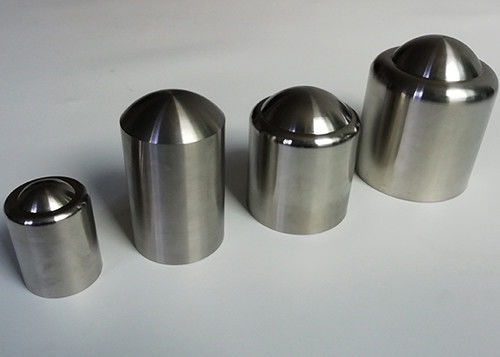

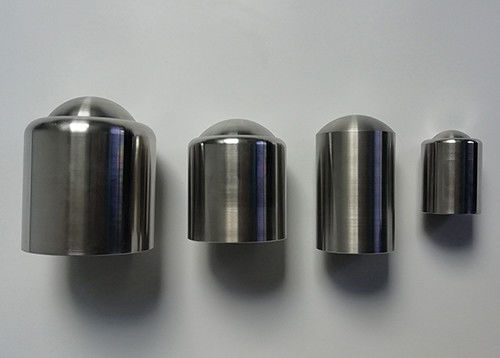

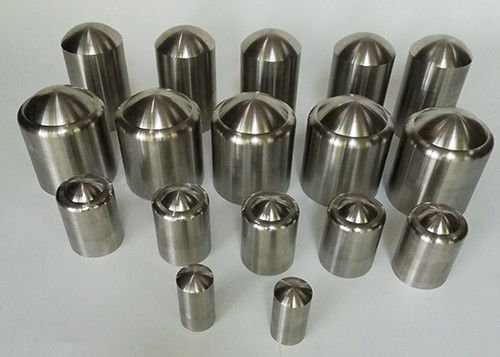

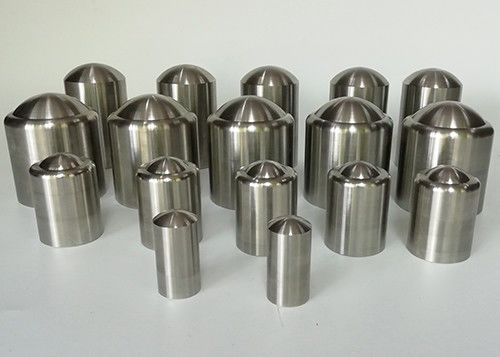

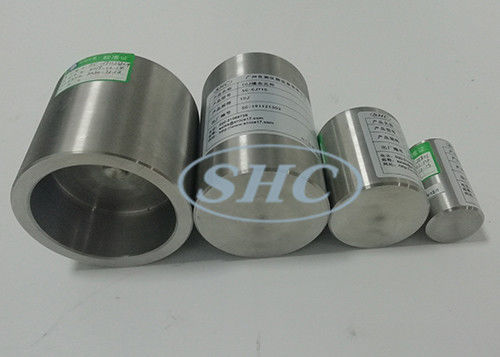

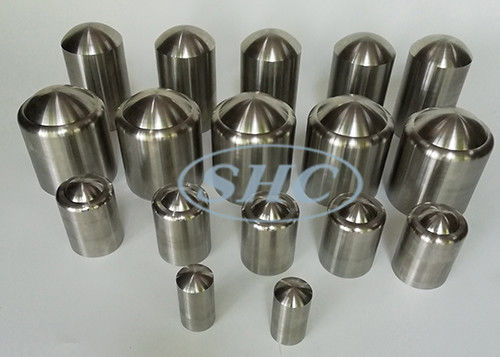

Características coordinadas de los elementos llamativos
| Energía /J |
≤1 el ±10% |
2 el ±5% |
5 el ±5% |
10 el ±5% |
20 el ±5% |
50 el ±5% |
| ±2%kg total equivalente | 0,25 (0,2) | 0,5 | 1,7 | 5 | 5 | 10 |
| Material | Poliamida 1) | Acero 2) | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5(20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| l/mm | Para ser ajustado para hacer juego la masa equivalente, vea el anexo A. | |||||
|
1) 85≤HRR≤100, dureza de Rockwell según ISO2039-2. 2) Fe490-2, según ISO1052; Dureza de Rockwell según ISO6508. |
||||||
| OBSERVE los valores mostrados en los soportes para la masa equivalente y el diámetro de los elementos llamativos para el igual del valor de la energía a o menos de 1 J está ésos en la prueba actual Ef. Los valores actualmente en prueba Eg. también se muestran para estos dos parámetros. Para el propósito de la coordinación, los valores en soportes serán suprimidos los años de los fives de la publicación de este estándar. | ||||||
Confirma
IEC60068-2-75 prueba ambiental – parte 2: Pruebas – prueba Eh: Pruebas del martillo, grados IEC60068-2-63, IEC62262 de protección proporcionados por los recintos para el equipo eléctrico contra los impactos mecánicos externos (código de IK), dispositivo de distribución de baja tensión IEC60439-5 y montajes controlgear - parte 5: Requisitos particulares para las asambleas para la distribución de poder en redes públicas
Característica
El equipo usando la estructura del coche, se puede mover a la izquierda e a la derecha, adelante y al revés, la altura superior y más baja del punto de impacto ajustable, y el ángulo 0-90°adjustable del impacto. El dispositivo es un dispositivo del impacto del péndulo de la energía baja para 2J y arriba.
Uso
Este dispositivo es conveniente para la prueba de fuerza mecánica de impacto a los gabinetes eléctricos y a la otra chapa, la cáscara no del gabinete medidor de la energía eléctrica del metal, la centralita telefónica del cable de la subestación y la caja de conexiones del cable
Muestra de la prueba
La cáscara del gabinete medidor de la energía eléctrica, caja de conexiones de la centralita telefónica del cable de la subestación y del cable y equipo similar
Energía del impacto, masa equivalente y tabla de la altura del descenso
| Energy/J | 2 | 5 | 10 | 20 | 50 |
| /kg total equivalente | 0,5 | 1,7 | 5 | 5 | 10 |
| Caiga la altura ±1%mm | 400 | 300 | 200 | 400 | 500 |
|
Notas: 1. Vea la nota en IEC 60068-2-75 3.2.2 1. En esta parte, la energía (j) se calcula que toma la aceleración estándar debido a la gravedad de la tierra (g), redondeada hasta el número entero más cercano, eso es el ² 10m/s. |
|||||
