Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | aparato vertical de la prueba de impacto del martillo | Función: | Prueba del impacto |
|---|---|---|---|
| Martillo: | 2J, 5J, 10J, acero inoxidable 20J | Material: | Acero inoxidable |
| Estándar: | IEC60068-2-75, IEC62262 | Longitud de la barra del péndulo: | 1000m m |
| altura del impacto: | 200mm~1200m m ajustables | modifique para requisitos particulares: | OEM, ODM |
| Alta luz: | Aparato de prueba del impacto IEC62262,aparato de prueba del impacto 10J,prueba de impacto del martillo del péndulo 20J |
||

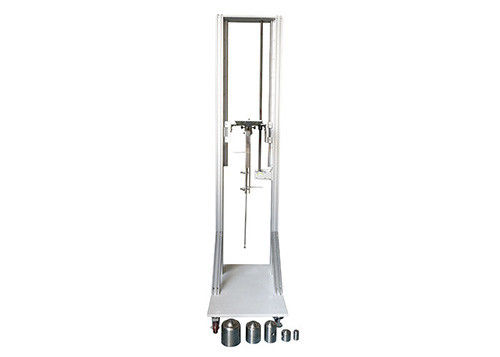

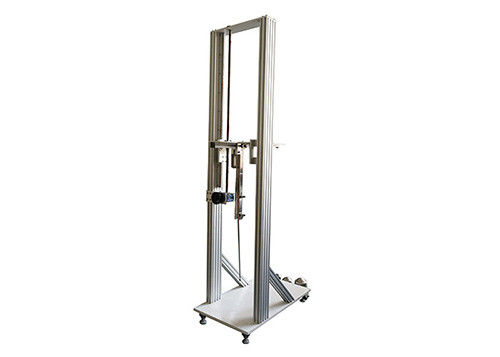

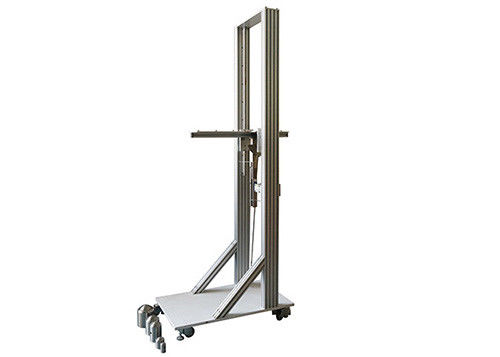

Prueba Ehc del aparato IEC62262 IEC60068 de la prueba del martillo del péndulo de la alta energía
Parámetros:
| Estándar | IEC60068-2-75 prueba ambiental – parte 2: Pruebas – prueba Eh: Prueba Eha de la cláusula 5 de las pruebas del martillo: Martillo del péndulo, grados IEC62262 de la protección proporcionados por los recintos para el equipo eléctrico contra los impactos mecánicos externos (código de IK) |
| Ángulo de la barra del péndulo | 0-90 ° ajustable, exhibición de la escala |
| Longitud de la barra del péndulo |
1000m m. φ9 se utiliza para 1J y 2J, φ15.9 se utiliza para 5J, 10J, 20J y 50J |
| Elementos del impacto | 2J, 5J, 10J, 20J, 50J |
| Altura del impacto | 200mm~1200m m ajustables |
Uso:
Se aplica para probar el grado mecánico de la fuerza de la colisión cuando chocan las cáscaras del equipo eléctrico los objetos externos.
Se diseña este aparato y fabricado según IEC 60068-2-75, la parte frontal de la barra del péndulo está conectada con los elementos destacados, ajusta la barra del péndulo a cierta altura y lanzar la, después el oscilación de la barra del péndulo libremente para afectar la superficie de la muestra de la prueba dentro del para definir área. Diversos elementos llamativos totales equivalentes están correspondiente a diversas energías del impacto, y se aplican a diversa prueba de fuerza del recinto del equipo eléctrico.
Muestra de la prueba:
La cáscara del gabinete medidor de la energía eléctrica, caja de conexiones de la centralita telefónica del cable de la subestación y del cable y equipo similar.
Característica:
El marco de este dispositivo es soldado con autógena por el acero inoxidable, la estructura es compacta y durable. Las consolas de montaje se pueden ajustar hacia arriba y hacia abajo, y el ángulo del impacto es el ° 0-90 ajustable, el aparato entero de la prueba es fácil ser actuado. El dispositivo es un dispositivo del impacto del péndulo de la alta energía para 2J y arriba.
Estándar:
IEC60068-2-75 prueba ambiental – parte 2: Pruebas – prueba Eh: Prueba Eha de la cláusula 5 de las pruebas del martillo: Martillo del péndulo, grados IEC62262 de la protección proporcionados por los recintos para el equipo eléctrico contra los impactos mecánicos externos (código de IK)
Descripción estándar:
El aparato de la prueba consiste básicamente en un péndulo que gira en su extremo superior a fin de para ser mantenido un avión vertical. El eje del pivote está en 1 000 milímetros sobre el punto de medición. El péndulo se compone de un brazo nominal rígido y de un elemento llamativo que cumple con los requisitos del cuadro 1.
Para probar pesado, voluminoso o difícil manejar especímenes, un péndulo portátil puede ser utilizado. Cumplirá con la descripción antedicha pero su pivote se puede fijar directamente en el espécimen o en una estructura movible. En este caso, será asegurado que, antes de las pruebas, el eje del péndulo es horizontal, que su fijación es suficientemente rígida, y que el punto de impacto está en el avión vertical que pasa con el eje.
En todos los casos, cuando se lanza el péndulo, será permitido bajar solamente bajo los efectos de fuerza gravitacional.
Energía del impacto, masa equivalente y tabla de la altura del descenso:
| Energy/J | 2 | 5 | 10 | 20 | 50 |
| Kilogramo total equivalente (los ±2%) | 0,5 | 1,7 | 5 | 5 | 10 |
| Altura de la caída el mm±1% | 400 | 300 | 200 | 400 | 500 |
Relación entre el código de IK y la tabla de la energía del impacto:
| Código de IK | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
| Impacto energy/J | * | 0,14 | 0,2 | 0,35 | 0,5 | 0,7 | 1 | 2 | 5 | 10 | 20 |
