Datos del producto:
Pago y Envío Términos:
|
| Estándar de referencia: | Cuadro 11 del IEC 60884 | Pruebe la velocidad: | (10±2) r/min |
|---|---|---|---|
| estaciones de trabajo: | 2 estaciones de trabajo | Pruebe la altura: | 260, 280, 300, 320m m (ajustables) |
| Radio giratorio: | 35m m | Peso giratorio: | 0,3, 0,4, 0,7, 0,9, 1,4, 2.0kg |
| Tracción del peso: | 30N, 40N, 50N, 60N cada uno para 2 pedazos | Forrar el diámetro de agujero: | Φ6.5mm, Φ9.5mm, Φ13mm, Φ14.5mm, cada uno para 2 pedazos |
| Alta luz: | Aparato de la prueba IEC60884,aparato de la prueba 40N,fijación 60N tornillo la máquina extensible |
||

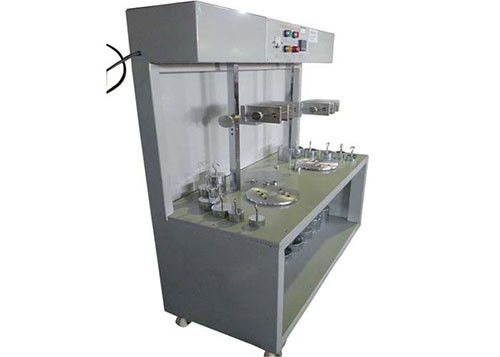

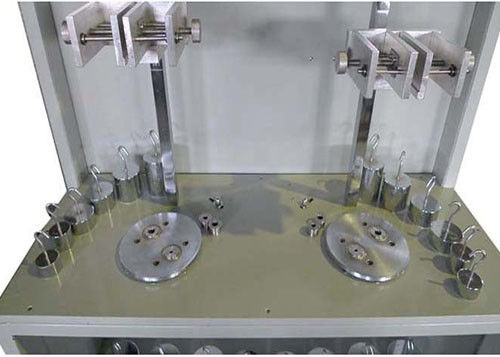

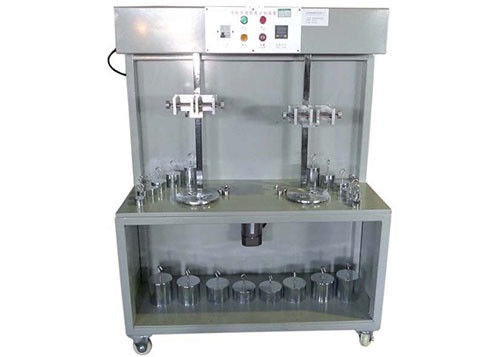

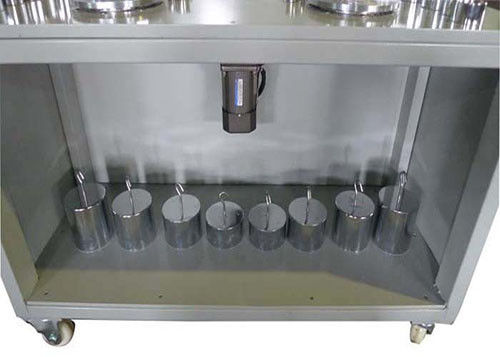

Aparato de la prueba de IEC60884 Fig11 para comprobar daño a los conductores
Detalles del producto:
Esta máquina de prueba también se llama el aparato de la prueba para comprobar el grado del daño de alambre que confirme a muchos estándares tales como IEC60884-1 cuadro 11 de la cláusula 12.3.10, IEC60669 y así sucesivamente. Esta conformidad se utiliza para juzgar si el diseño y la estructura del terminal del tornillo de fijación es correspondientes con el requisito no del sobre-daño al alambre. Además, también se utiliza para comprobar si el terminal del tornillo de fijación puede llevar la tensión durante el proceso de uso normal. Los tiempos de prueba se pueden preestablecer antes de la prueba, y la conformidad para automáticamente con la alarma cuando se alcanzan los tiempos de prueba.
Parámetros técnicos:
| Artículo | Parámetros |
| Fuente de alimentación | AC220V, 50Hz |
| Velocidad de la prueba | (10±2) r/min |
| Gama del contador de tiempo | 0-99 horas 59 minutos |
| Estaciones de trabajo | 2 estaciones de trabajo |
| Altura de la prueba | 260, 280, 300, 320m m (ajustables) |
| Radio giratorio | 35m m |
| Peso giratorio |
0,3, 0,4, 0,7, 0,9, 1,4, 2.0kg, cada uno para 2 pedazos |
| Tracción del peso | 30N, 40N, 50N, 60N cada uno para 2 pedazos |
| Forrar el diámetro de agujero |
Φ6.5mm, Φ9.5mm, Φ13mm, Φ14.5mm, cada uno para 2 pedazos. |
| Dimensiones | 1110mmX405mmX1320m m. |
| Requisitos ambientales | 0 ~ 40℃, humedad relativa el ≤80%. |
Valores para doblar bajo prueba de carga mecánica para los conductores de cobre
| Superficie transversal nominal del conductor (² del milímetro) | Diámetro de forrar el agujero (milímetros) | Altura (milímetros) | Masa para el conductor (kilogramos) |
| 0,5 | 6,5 | 260 | 0,3 |
| 0,75 | 6,5 | 260 | 0,4 |
| 1,0 | 6,5 | 260 | 0,4 |
| 1,5 | 6,5 | 260 | 0,4 |
| 2,5 | 9,5 | 280 | 0,7 |
| 4,0 | 9,5 | 280 | 0,9 |
| 6,0 | 9,5 | 280 | 1,4 |
| 10,0 | 9,5 | 280 | 2,0 |
| 16,0 | 13,0 | 300 | 2,9 |
| 25,0 | 13,0 | 300 | 4,5 |
| 35 | 14,5 | 320 | 6,8 |
|
|||
Mantenimiento y precauciones:
1. El buje y el peso se deben mantener limpio y seco tiempo festivo en caso de necesidad, pintado con aceite y el sello.
2. Las piezas que llevan se deben lubricar periódicamente, y la unidad entera se debe mantener limpia.
3. Atención de la paga a la seguridad al llevar los pesos pesados.
