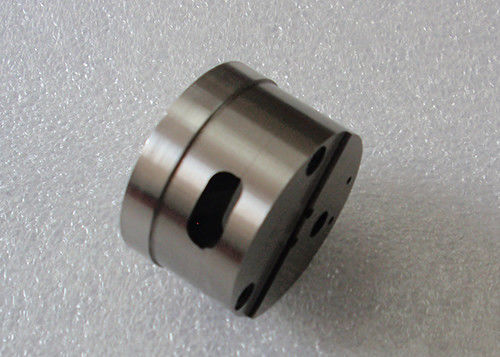

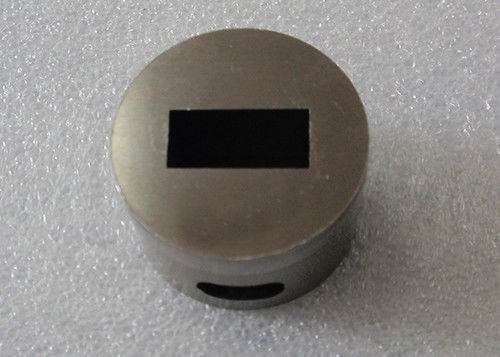

Indicador acabado del casquillo de la lámpara de Pin Cap IEC60061-3 del BI de las lámparas

Indicador para el casquillo G5.3 del BI-perno en las lámparas acabadas 7006-73-1

7006-73-1

Indicador para el casquillo G5.3 del BI-perno en las lámparas acabadas 7006-73-1

Propósito:

Para comprobar el casquillo G5.3 mostrado en la hoja 7004-73 en los respectos siguientes:
- la dislocación y el diámetro combinados de los pernos (dimensiones D y E) en cuanto a
sección horizontal máxima (dimensiones un máximo y máximo de B) del casquillo;
- la altura mínima de la cáscara (dimensión C mínima);
- el diámetro de los pernos individuales (dimensión E);
- la longitud de los pernos (dimensión F).

Prueba:

- Será posible insertar el casquillo en el indicador con los pernos que entran en Z superficial hasta
los pies de apoyo de la cáscara están en contacto con la superficie Z.
En esta posición, los extremos de los pernos serán coplanarios con o proyecto más allá de X superficial pero lo van a hacer
no proyecto más allá del W. superficial.
En additon, el borde superior de la cáscara será coplanario con o proyecto más allá del Y. superficial.
- En la realización de este control la fuerza usada no excederá 5N.
- Será posible insertar los pernos individuales del casquillo en el agujero e2 hasta el nivel de
los pies de apoyo son coincidentes con el W. superficial.
- No será posible insertar los pernos individuales en el agujero e1.

Se ajusta a:

IEC60061-3 G5.3 7006-73-1

Uso:

El equipo de Guangzhou Shice ofrece una amplia gama de indicador para cumplir los estándares mas comunes

incluyendo ésos del IEC, del EN, de la UL, del GB, del estruendo, del VDE y de otros. Tales estándares requieren

la comprobación del tamaño y la definición etc. estos indicadores se construyen del acero inoxidable mayor

y acero apropiado con una dureza por lo menos de 60 HRC y una aspereza según

el estándar requiere. Cada indicador se suministra un certificado de calibración.
