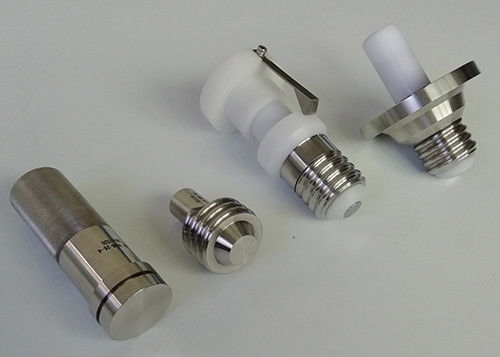

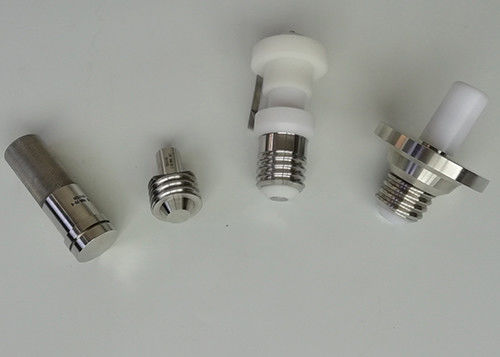

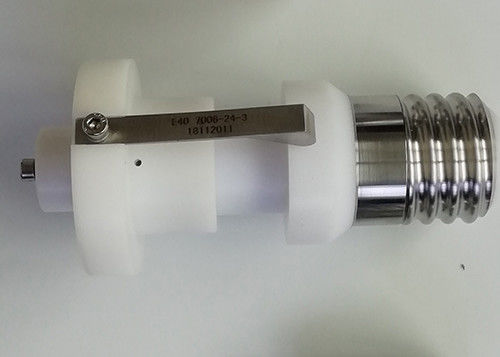

Indicador de acero inoxidable de E40 IEC60061-3 para las portalámparas

Indicador para el indicador de alta presión de las portalámparas E40 E14 para las portalámparas

Lista:

VA EL INDICADOR PARA LAS ROSCAS DE TORNILLO DE LAS PORTALÁMPARAS E10, E14 Y E407006-25-7

PROPÓSITO:

Para comprobar las dimensiones mínimas de la demostración de la rosca de tornillo y de la dimensión X de la portalámpara en la hoja 7005-20

PRUEBA:

Será posible atornillar el indicador en la portalámpara sin usar la fuerza indebida.

(Para que el esfuerzo de torsión sea aplicado en caso de duda, vea IEC 60238, subclause 4,4).

Cuando se ha atornillado el indicador por lo que irá, el borde de la cáscara del tornillo de la portalámpara será coplanario con, o proyecto más allá de Y1, pero será no proyecto más allá de Y2 superficial.

7006-26-4

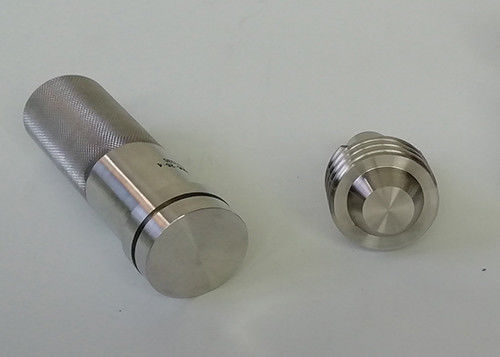

“NO IR” INDICADORES PARA LAS ROSCAS DE TORNILLO DE LAS PORTALÁMPARAS E10, EP10, EY10, E14, E27, E39 Y E40

PROPÓSITO:

Para comprobar las dimensiones mínimas de la rosca de tornillo, de la dimensión D1, de las portalámparas E10, EP10, EY10, E14, E27, E39 Y E40.

PRUEBA:

La rosca de tornillo de la portalámpara será asumida para estar correcta si el indicador no entra por su propio peso hasta ahora que el hilo resalta más allá del T. superficial.

EL INDICADOR DE ENCHUFE PARA LA PORTALÁMPARA E14 PARA LA PRUEBA ENTRA EN CONTACTO CON LA FABRICACIÓN

EL ENCHUFE GAGUE PARA LA PORTALÁMPARA E14 CON EL EJE FORMADO VELA PARA LA VELA LMPS PARA LA PRUEBA ENTRA EN CONTACTO CON LA FABRICACIÓN

INDICADOR PARA PROBAR CONTACT-MAKING Y LA PROTECCIÓN CONTRA CONTACTO ACCIDENTAL DURANTE LA INSERCIÓN DE LÁMPARAS EN LAS PORTALÁMPARAS E14

PROPÓSITO: Para comprobar las portalámparas E14 por lo que se refiere a:

a) Contacto-fabricación con las lámparas que tienen dimensiones adversas.

b) Protección contra contacto accidental con las partes vivas, viz la cáscara del casquillo, durante la inserción de una lámpara.

PRUEBA: El tenedor está conectado en el circuito de la prueba como se muestra.

a) Con el interruptor A en la posición 2 y el interruptor B abierto, el indicador se atornilla completamente a casa.

En esta posición, ambas lámparas se encenderán.

b) Con el interruptor A en la posición 1 y el interruptor B cerrado, el indicador se atornilla lentamente hasta cualquiera de las luces de las lámparas.

Con el indicador sostenido en esta posición, se abre el interruptor B y la punta de prueba de la prueba en el lado del indicador se desliza hacia abajo hasta

entrará el espacio entre el indicador y el tenedor.

En esta posición las lámparas no se encenderán.

7006-25-7

“VA” EL INDICADOR PARA LAS ROSCAS DE TORNILLO DE LAS PORTALÁMPARAS E10, E14 Y E40

7006-26-4

“NO IR” INDICADORES PARA LAS ROSCAS DE TORNILLO DE LAS PORTALÁMPARAS E10, EP10, EY10, E14, E27, E39 Y E40

7006-30-2.

INDICADOR DE ENCHUFE PARA LA PORTALÁMPARA E14 PARA PROBAR CONTACT-MARKING

7006-30A-1

INDICADOR DE ENCHUFE E14 PARA LAS PORTALÁMPARAS E14 CON EL EJE FORMADO VELA PARA LAS LÁMPARAS DE LA VELA PARA PROBAR CONACT-MARKING

7006-31-5

INDICADOR E14 PARA PROBAR CONTACT-MARKING Y LA PROTECCIÓN CONTRA CONTACTO ACCIDENTAL DURANTE LA INSERCIÓN DE LÁMPARAS EN PORTALÁMPARAS

Casquillo de la prueba de IEC60238 Figure5 E14 para la cláusula 18 de la prueba del esfuerzo de torsión de IEC60238

Casquillo de la prueba de IEC60238 Figure11 E14 para la prueba 14,4 y 19,3 de la temperatura de IEC60238

IEC60238 figura el casquillo A de la prueba 13 E14 para las portalámparas E14 de IEC60238

IEC60238 figura el casquillo B de la prueba 13 E14 para las portalámparas E14 de IEC60238

60399-IEC-04-1

“VA” el indicador para el hilo del barril de portalámparas con el anillo E14 del tenedor de la sombra

“NO IR” indicador para el hilo del barril de portalámparas con el anillo E14 del tenedor de la sombra
