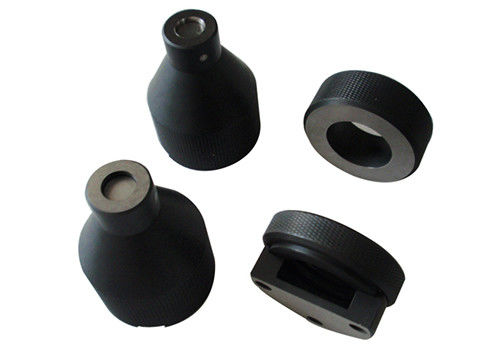

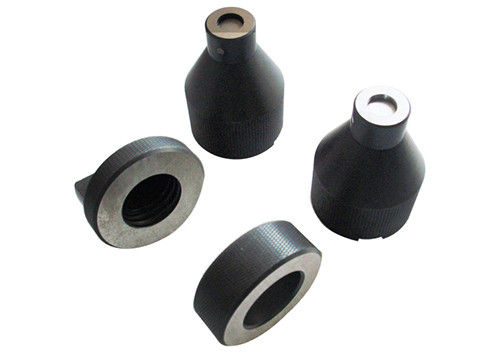

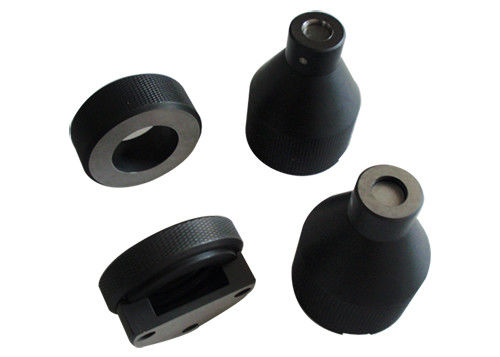

E26 van y no ir los indicadores, moldee el indicador de acero de la rosca de tornillo

El indicador del casquillo de la lámpara de IEC60061-3 E26, va indicador ningún ir indicador, indicador de la rosca de tornillo

Lista del indicador de E26 y de E26d:

Confirma:
IEC60061-3

Propósito y prueba:
1. 7006-27D-3

“VA” el INDICADOR PARA CAPS E26, E26/50x39, E26/51x39 y E26d
PROPÓSITO:

Para comprobar las dimensiones máximas de la rosca de tornillo y de la dimensión T1min de los casquillos de E26, de E26/50x39, de E26/51x39 o de E26d en las lámparas acabadas.
 PRUEBA:

Cuando el casquillo en una lámpara acabada se ha atornillado en el indicador por lo que irá, el contacto central tocará la superficie X. Cuando la lámpara se quita del indicador, por lo menos dos vueltas completas serán requeridas para desunir los hilos.

2. 7006-29L-4

“NO IR” INDICADOR PARA CAPS
E26, E26/50x39, E26/51x39 y E26d
PROPÓSITO:

Para comprobar el mínimo fuera del diámetro (importante) de la rosca de tornillo, dimensión d, de E26, E26/50x39, casquillos de E26/51x39 orE26d en las lámparas acabadas.
PRUEBA:

Cuando el indicador se coloca sobre el hilo del casquillo en una lámpara acabada, sostuvo el casquillo predominantemente, el contacto central no proyectará más allá del X. superficial. Solamente el peso del indicador sí mismo será utilizado en la prueba.

3. 7006-29-3

CALIBRE PARA PROBAR CONTACT-MAKING DE LAS LÁMPARAS FIT CON CAPS
PROPÓSITO:

Para comprobar las dimensiones de la lámpara para saber si hay contacto-hacer en portalámparas de E26, de E26/50x39, de E26/51x39 o de E26d.
PRUEBA:

La forma de la lámpara con respecto al ajuste en la portalámpara se asume para estar correcta, si la lámpara se puede empujar en el indicador hasta el avión plano V de los alcances de W o proyectos más allá de ella. Para E26/24 capsuló las lámparas, cuando las superficies V y W son coincidentes, el top del casquillo incluyendo cualquier soldadura o el material conductor, no extenderá sobre el X. superficial.

4. 7006-29A-2

INDICADOR PARA CAPS EN las LÁMPARAS ACABADAS PARA la PROTECCIÓN DE PRUEBA CONTRA el CONTACTO ACCIDENTAL E26d
PROPÓSITO:

A la protección de control contra el contacto accidental de los casquillos E26d en las lámparas acabadas.
PRUEBA:

Cuando la lámpara se ha empujado en el indicador por lo que irá con la soldadura lateral del casquillo situado en la hendidura proporcionó, W superficial del émbolo no proyectará más allá del V. superficial.

5. 7006-29B-2

INDICADOR CON EL DIÁMETRO de REFERENCIA de 23 milímetros PARA CAPS E26d
PROPÓSITO:

Para comprobar las dimensiones S mínimas, máximo de S, S1min. y S1max. de los casquillos E26d.
PRUEBA:

Cuando el casquillo (o la lámpara) se ha empujado en el indicador por lo que irá, W superficial del émbolo proyectará más allá de Y superficial, pero para los casquillos desmontados, no proyectará más allá del X. superficial.
Para los casquillos en las lámparas acabadas, W superficial no proyectará más allá del V. superficial.

6. 7006-29C-2

INDICADOR CON EL DIÁMETRO de REFERENCIA de 13,2 milímetros PARA CAPS E26d
PROPÓSITO:

Para comprobar máximo de las dimensiones C y el máximo C1 de los casquillos E26d.
PRUEBA:

Cuando el casquillo desmontado se ha empujado en el indicador por lo que irá, W superficial del émbolo no proyectará más allá del X. superficial. Para los casquillos en las lámparas acabadas, W superficial no proyectará más allá del V. superficial. En este caso, el casquillo será colocó tanto como la soldadura en el contacto intermedio está situada en la hendidura proporcionada en el indicador.

7. 7006-29D-1
INDICADOR CON EL DIÁMETRO de REFERENCIA de 10,4 milímetros PARA E26d CAPS EN LAS LÁMPARAS FINISHED
PROPÓSITO:

Para comprobar minuto de las dimensiones C1, el minuto andT1, la demostración en la hoja 7004-29 y las dimensiones máximas del hilo del casquillo.
 PRUEBA:

Cuando la lámpara se ha atornillado en el indicador por lo que irá, la superficie “W” será coplanaria con o proyecto más allá de la superficie “V”. Después de esta prueba, por lo menos dos vueltas completas de la lámpara serán requeridas para desunirla del indicador.

-------------------------------------------------------------------------------------------------------------------------------------
7006-27D-3 “VAN” INDICADOR PARA CAPS E26, E26/50x39, E26/51x39 y E26d
7006-29L-4 “NO IR” INDICADOR PARA CAPS E26, E26/50x39, E26/51x39 y E26d
7006-29-3 INDICADOR PARA PROBAR CONTACT-MAKING DE LAS LÁMPARAS FIT CON CAPS
INDICADOR 7006-29A-2 PARA CAPS EN LAS LÁMPARAS ACABADAS PARA LA PROTECCIÓN DE PRUEBA CONTRA EL CONTACTO ACCIDENTAL E26d
INDICADOR 7006-29B-2 CON EL DIÁMETRO de REFERENCIA de 23 milímetros PARA CAPS E26d
INDICADOR 7006-29C-2 CON EL DIÁMETRO de REFERENCIA de 13,2 milímetros PARA CAPS E26d
INDICADOR 7006-29D-1 CON EL DIÁMETRO de REFERENCIA de 10,4 milímetros PARA E26d CAPS EN LAS LÁMPARAS FINISHED
