Datos del producto:
Pago y Envío Términos:
|
| Material: | Acero inoxidable y latón | Código del IP: | IPX3, IPX4 |
|---|---|---|---|
| Temperatura: | Temperatura ambiente | Función: | equipo de la prueba de materiales |
| Diámetro externo de la boca: | Ф102mm | Agujeros de la boca: | 121 agujeros |
| Diámetro esférico: | SФ75.5mm | Indicador de presión: | 50~150Kpa |
| Tiempo de la prueba: | por lo menos 5min | Bafle: | desprendible |
| Alta luz: | Equipo de prueba de la protección del ingreso IPx3,Equipo de prueba de la protección del ingreso IPX4,Probador de la boca de espray IEC60529 |
||
Equipos de prueba de mano del IP de la boca de espray de IPX3 IPX4 IEC60529
Parámetros técnicos:
1 tarifa de la corriente del abastecimiento de agua es el agua potable 50~150kpa sin la inclusión.
2 parámetros de la boca de espray
diámetro externo: Ф102mM
diámetro esférico: SФ75.5mm
Hay un agujero medio y hay 24 agujeros en el círculo interno de agujeros cuyo el ángulo incluido es 30°.
Hay 96 agujeros en el círculo externo de agujeros cuyo el ángulo incluido es 15°. 121 agujeros en total.
El diámetro de agujero: Ф0.5mm
Se hace de latón.
3 la corriente el 10L/min±5%, metro de flujo es la gama ajustable 4 del indicador de presión desprendible 6 del bafle del indicador de presión 0~0.4Mpa 5 0~0.25MPa
| Abastecimiento de agua | Agua potable de la corriente el rate>10L/min±5% sin la inclusión. |
| Control y operación | válvula, de mano |
| Diámetro externo de la boca | Ф102mm |
| Diámetro esférico de la boca | SФ75.5mm |
| Agujeros de la boca | 121 agujeros de Ф0.5mm 1 agujero en el centro círculos íntimos 1 de 12 agujeros en la echada 30° 4 círculos externos de 24 agujeros en la echada 15° |
| Material de la boca | Latón |
| Material móvil del escudo | Aluminio |
| Corriente | el 10L/min±5%, metro de flujo es ajustable |
| Indicador de presión | 50~150Kpa, gama del indicador de presión 0~0.25Mpa |
| Bafle | Desprendible |
| Requisitos del sitio | Sitio de prueba impermeable dedicado del IP, La tierra debe ser plana con la iluminación Con la buena función de la afluencia y del drenaje. |
| Tiempo de prueba | Control manual, por lo menos 5min |
Ajústese a:
IEC60529
IEC60598-1
IEC 60335-1
IEC60745-1
VDE0630
VDE0632
IEC60034
DIN40050
ISO20653
Prueba de IPX3 IPX4.
Información de producto:
La boca de espray se diseña y se fabrica de acuerdo con IEC60529 la cláusula IPX3 e IPX4.
La boca de espray es una alternativa al comprobador de válvulas oscilante para establecer el grado de protección contra el ingreso del agua.
La boca de espray se piensa para el uso en los especímenes que no cabrán dentro del diámetro del comprobador de válvulas.
Las pruebas primarias del IEC incluyen la protección IPX3 e IPX4 contra el agua que rocía y que salpica el agua.
Bajo esta circunstancia, la boca de espray del PDA es utilizada por el manual.
Instrumento:

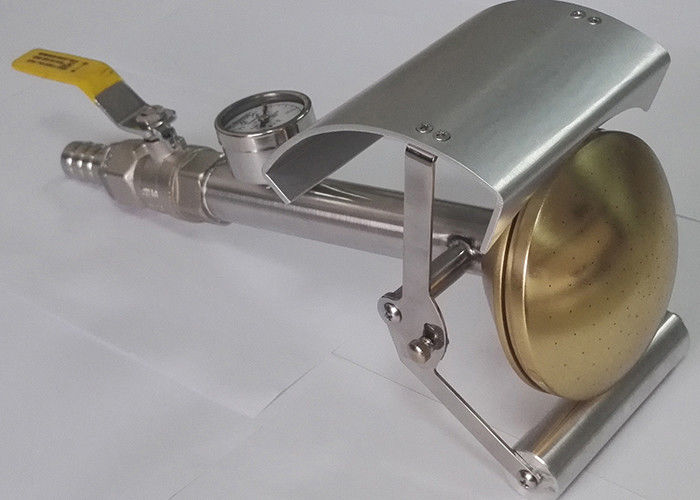

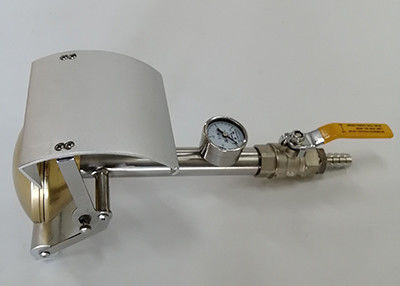

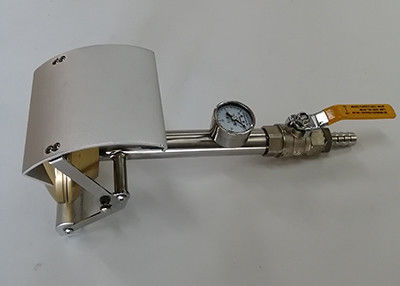

La boca de espray de SC-IPX34-SN es un dispositivo de mano de la prueba para verificar la protección en contra la rociadura y salpicar del agua.
La presión de agua se puede ajustar usando el botón de control de flujo en el dispositivo para dar el flujo requerido.
La presión se puede considerar en el indicador que es colocado convenientemente por la boca.
El modelo de espray de la boca se hace a las especificaciones de IEC 60529.
Un escudo movible se puede poner en el suelo sobre una porción de la boca para IPX3 o se movió del modelo de espray para IPX4
NOTA:
La diferencia entre IPX3 e IPX4 es que el bafle se debe quitar en la prueba IPX4.
Para dejar mano-libre, diseñamos el soporte para la boca de espray de IPX3 IPX4.
Plazo de expedición: en 2 días.
Fuente de la fábrica, y entrega rápida.
La máquina impermeable de la prueba de SC-IPX está según IEC60529: 1989 +A1: 1999+A2: 2013 (grados de protección proporcionados por los recintos (IP
El código) >, IEC60598, IEC60335 y el IEC 60034-5, GB/T-2423.2, GB4208, GB7000.1.The SC-IPX incluye los grados siguientes de la prueba: IPX1, IPX2,
IPX3, IPX4, IPX5, IPX6, IPX7 e IPX8 (refiera a la página 51 de IEC60529). Es ampliamente utilizado en la organización de prueba de la autentificación para
productos tales como productos eléctricos y electrónicos, alumbrados del LED así como en el departamento relevante del control de calidad para
detección impermeable de los grados de la protección de los recintos.
El sistema de prueba impermeable entero de SC-IPX incluye:
Caja del goteo (SC-IPX12): La caja del goteo está para la prueba del goteo IPX1 e IPX2. El tamaño de la caja del goteo es 800x800x75m m (LXWXH). El diámetro del agujero del goteo
es 0.4m m. La distancia entre los agujeros del goteo es 20m m. La muestra puede estar sobre 150kg.
Equipo de prueba de espray de agua del tubo de oscilación (SC-IPX34): Está para la prueba IPX3 e IPX4. El semidiámetro del tubo de oscilación es 1meter (
el otro tamaño está también disponible). El diámetro interior del tubo de oscilación es 15m m. El diámetro giratorio de la tabla de la muestra es 1000m m (u otro
el tamaño según el diámetro del tubo de oscilación, y la altura es ajustables. La velocidad de rotación es 1-5rpm que controló por el PLC
el panel.
Prenda impermeable Jet Test Device (SC-IPX56): Con el dispositivo del abastecimiento de agua el tamaño es el 1000x1000x600m, el diámetro de la boca es 6.3m m (IPX5)
y 12.5m m (IPX6). La velocidad del agua es 12.5±0.626L/min para IPX5 y 100±5L/min para IPX6.
Dispositivo de la prueba de la prenda impermeable del tanque de la inmersión (SC-IPX7): Está para la prueba IPX7. El tamaño del tanque de agua es 1000x1000x1200m m (el otro tamaño puede ser
diseñado según su petición). Puede probar muestras hasta 120kg
Dispositivo de la prueba de la prenda impermeable del tanque de la inmersión (SC-IPX8): Está para la prueba IPX8. Puede simular una profundidad de agua de los 0-50m. La inmersión del agua
el diámetro del tanque es 600m m y la altura es 1200m m. El esfuerzo de compresión es 10 atmósferas o diseños según el cliente
petición.
